Dlaczego generatory obciążenia wiatrem i śniegiem są wyszarzone w moim modelu?

Odpowiedź

W przypadku obu generatorów warunkiem jest zastosowanie typu modelu 3D . W przypadku typu modelu 2D program nie posiada odpowiednich parametrów geometrycznych.

Typ modelu jest definiowany w Danych ogólnych modelu. Odpowiednie okno dialogowe można otworzyć w nawigatorze Dane, klikając prawym klawiszem myszy "Dane modelu", a następnie wybierając w menu kontekstowym opcję "Dane ogólne" (patrz Rysunek 1).

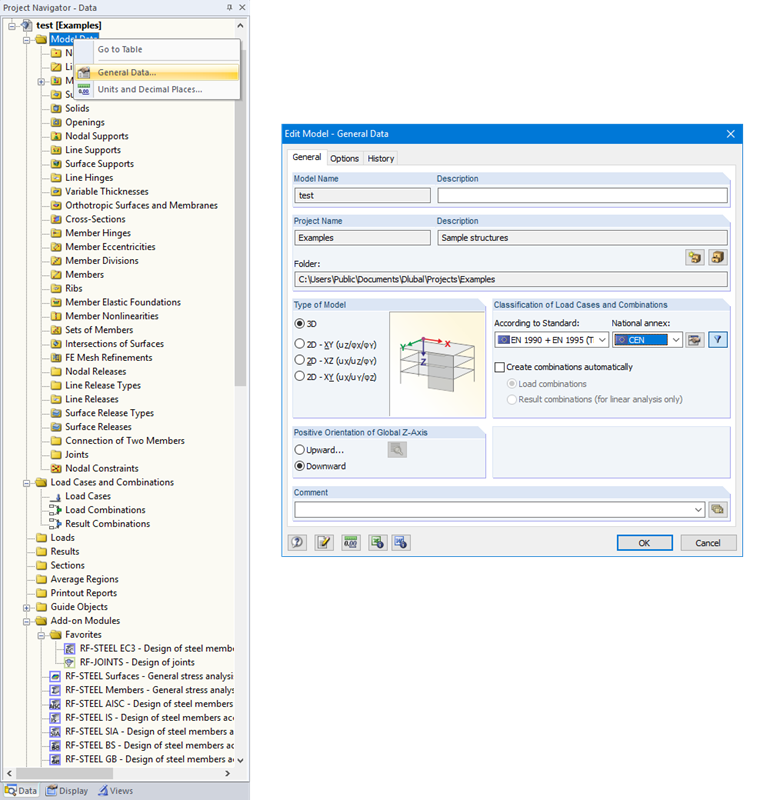

Rysunek 01 - Edytować model - Dane ogólne

W przypadku zmiany typu modelu konieczne może być dostosowanie modelowania (podpory, połączenia).
