Warum sind die Wind- und Schneelastgenerierer in meinem Modell ausgegraut?

Antwort

Die Voraussetzung für die beiden Generierer ist, dass Sie mit dem Modelltyp 3D arbeiten. Bei einem 2D-Modell stehen dem Programm nicht die erforderlichen geometrischen Parameter zur Verfügung.

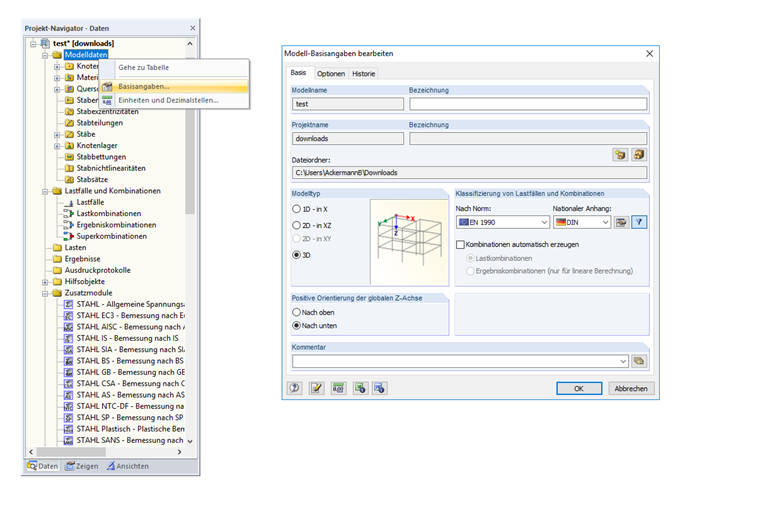

Der Modelltyp wird innerhalb der Basisangaben des Modells festgelegt. Der entsprechende Dialog kann im Daten-Navigator per Rechtsklick auf "Modelldaten" und dann über die Kontextmenü-Option "Basisangaben" aufgerufen werden (siehe Bild).

Bei einer Änderung des Modelltyps kann es erforderlich sein, die Modellierung (Lager, Gelenke) anzupassen.

Schlüsselwörter

Windlastgenerierer Schneelastgenerierer Generierung Windlast Schneelast
