3848x

2019-02-12

Pytanie

Program się zawiesił. Czy można ręcznie otworzyć plik kopii zapasowej?

Odpowiedź:

Automatyczne kopie zapasowe są przechowywane w katalogu roboczym w folderze o tej samej nazwie, co przetworzony model. W folderze tym znajdują się wszystkie pliki utworzone podczas wprowadzania danych modelu i przeprowadzania obliczeń, w tym plik kopii zapasowej Position.bak (patrz Rysunek 01).

Skopiuj plik Position.bak do innego folderu i zmień jego nazwę na "Model.rf5" lub "Modell.rs8". Dzięki temu można otworzyć plik w programie RFEM lub RSTAB.

Plik Position.bak jest automatycznie usuwany po prawidłowym zamknięciu programu. Jednak w przypadku uruchomienia programu RFEM/RSTAB po awarii pojawia się komunikat z pytaniem, czy należy ponownie otworzyć kopię zapasową.

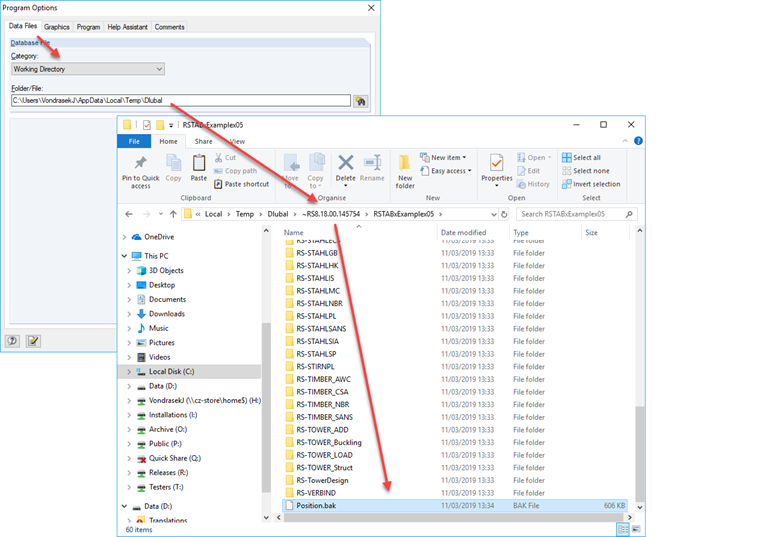

Folder roboczy
