FAQ 002433 PL

19. lutego 2019

Markus Baumgärtel Ogólne RFEM RSTAB

Jeśli chcę obrócić mój model za pomocą środkowego klawisza Ctrl, wówczas punkt obrotu nie jest już środkiem ciężkości modelu, ale punktem odległym. Jak można to naprawić?

Odpowiedź

Przypuszczalnie w pomieszczeniu nadal znajduje się węzeł - czasami bezpośrednio w początku układu współrzędnych, dlatego nie można go znaleźć.

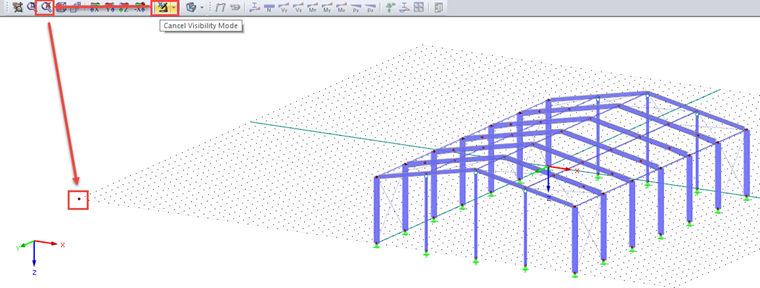

W razie potrzeby należy wyczyścić tryb widoczności. Następnie należy użyć funkcji "Wyświetlić model jako całość" (patrz rysunek). W większości przypadków odpowiedzialny obiekt można znaleźć szybko.

Słowa kluczowe

Punkt obrotu Punkt obrotu Obrót modelu Obrócić model
