Program 3skeng Steelwork w SketchUp umożliwia eksport plików IFC w oparciu o "Widok analizy strukturalnej". Widok ten zawiera układ konstrukcyjny wraz ze zwolnieniami na końcach prętów, a także przekrojem i właściwościami materiałów.

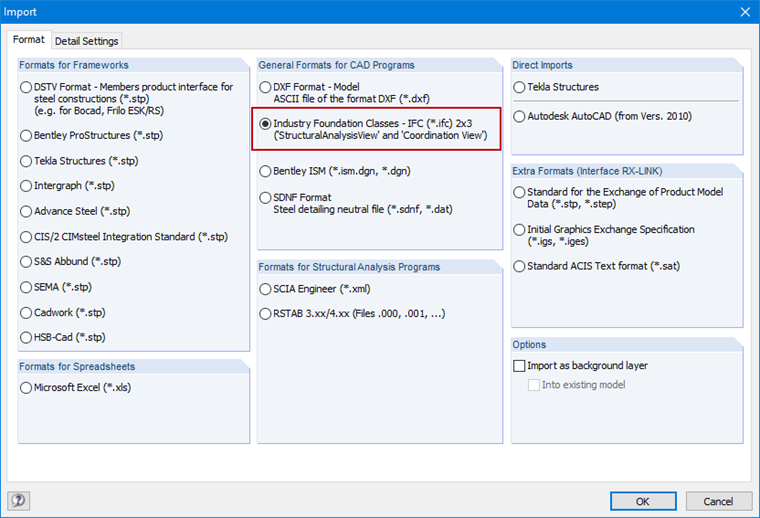

Plik IFC można zaimportować, klikając opcję „Plik → Importuj”. Szczegółowy opis znajduje się na stronie internetowej SHK Engineering and Consulting GmbH & Co . KG.
