Pytanie

Które przekroje i przekroje jako zbrojenie belki podsuwnicowej są dopuszczalne do obliczeń w module dodatkowym CRANEWAY?


Odpowiedź:

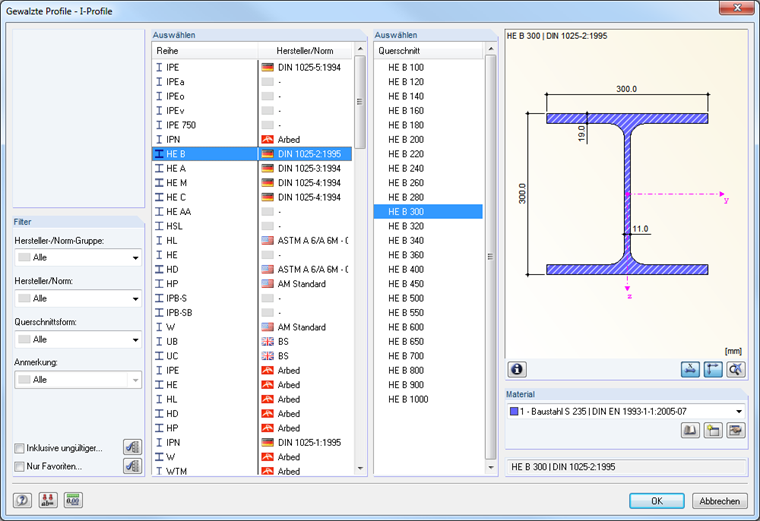

W przypadku przekrojów walcowanych istnieje możliwość skorzystania z obszernej [biblioteki] dwuteowników,
do którego można uzyskać dostęp za pomocą odpowiedniego przycisku (patrz rysunek 01). Dostępne są między innymi przekroje: Serie dwuteowników (I, IPE, IPEa, IPEo, IPEv, HE-B, HE-A, HE-M, HE-AA itd.)

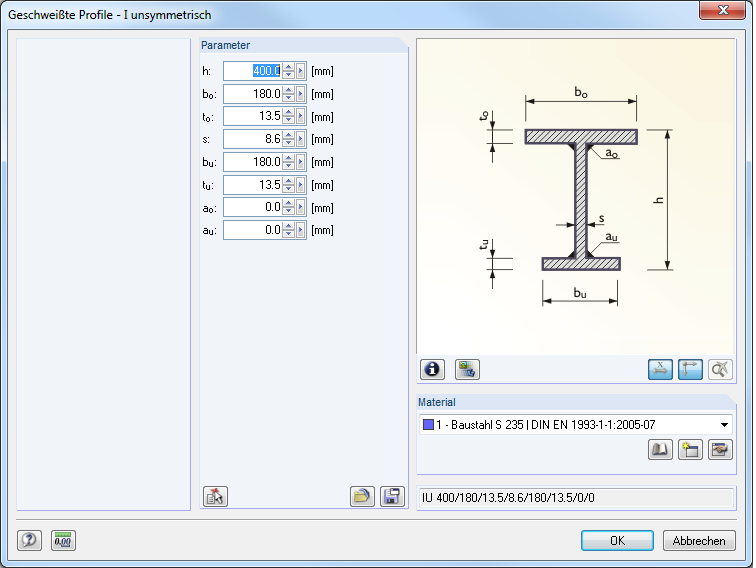

W przypadku przekroju spawanego za pomocą przycisku można zdefiniować przekroje w kształcie dwuteownika, które mają symetrię osiową (patrz Rysunek 02).

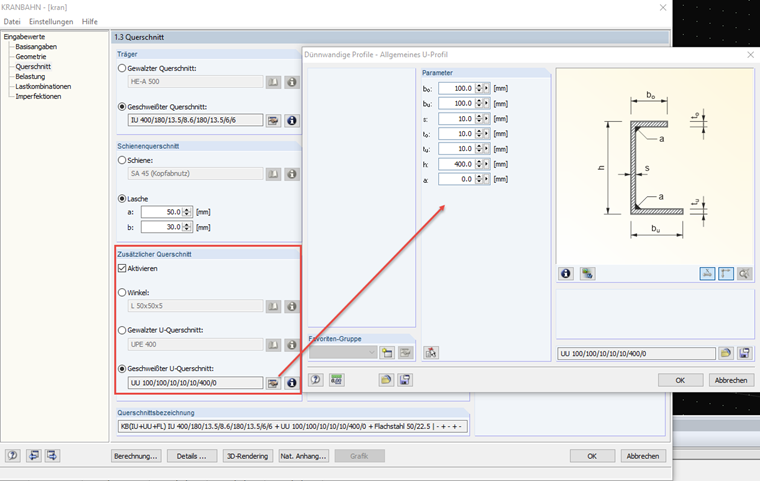

Jako dodatkowe przekroje dostępne są przekroje kątowe i ceowniki. Można je wybrać jako przekroje belek
w [Bibliotece] lub zdefiniowanym za pomocą przycisku (patrz rysunek 03).

Na naszej stronie internetowej można znaleźć interesujące webinarium na temat " Wymiarowania dźwigarów podsuwnicowych zgodnie z Eurokodem 3 ".
