Frage

Welche Querschnitte und welche Querschnitte als Verstärkung eines Kranbahnträgers sind für die Bemessung im Zusatzmodul KRANBAHN zulässig?


Antwort:
Bei Walzprofilen besteht Zugriff auf die umfangreiche [Bibliothek] der I-förmigen Walzprofile,
die über die entsprechende Schaltfläche zugänglich ist (siehe Bild 1). Unter anderem stehen hier folgende Querschnitte zur Auswahl: I-Profilreihe (I, IPE, IPEa, IPEo, IPEv, HE-B, HE-A, HE-M, HE-AA usw.)

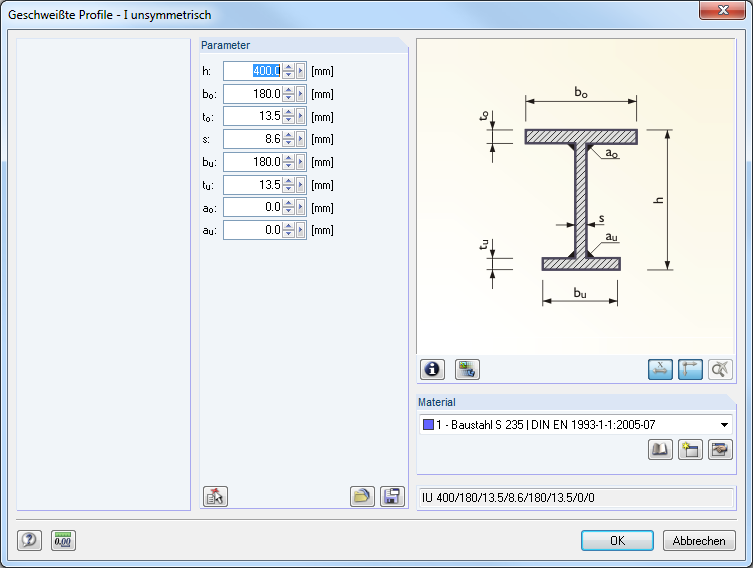

Liegt ein Geschweißter Querschnitt vor, können über die Schaltfläche I-förmige, einachsig symmetrische Profile definiert werden (siehe Bild 2).

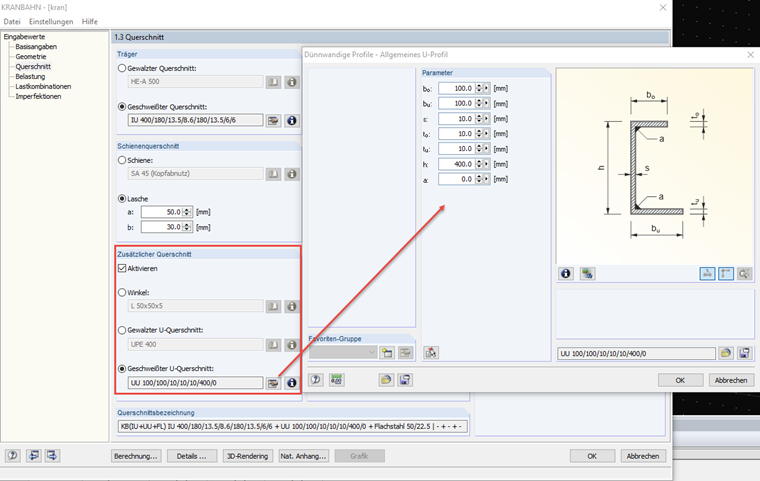

Als Zusatzprofile sind Winkel- und U-Querschnitte möglich. Sie lassen sich wie die Querschnitte
der Träger in der [Bibliothek] auswählen oder mit der Schaltfläche definieren (siehe Bild 3).

Es gibt bereits ein interessantes Webinar zur Thematik "Bemessung von Kranbahnträgern nach Eurocode 3" auf unserer Homepage.
