Odpowiedź:

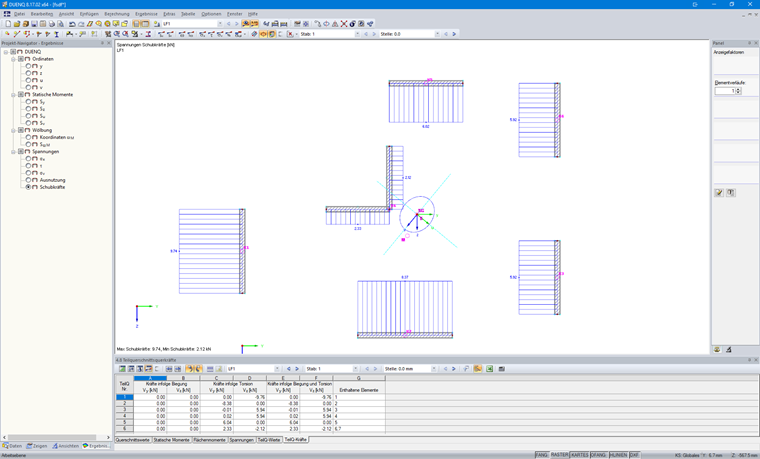

Wstępne zwymiarowanie układów usztywniających można przeprowadzić za pomocą naszego modułu SHAPE-THIN. Damit können die einzelnen Wandabschnitte modelliert werden und mit der Theorie der aussteifenden Systeme berechnet werden. Als Ergebnis erhalten Sie Informationen über den Schwerpunkt, Schubmittelpunkt sowie Details über die Querschnittswerte der einzelnen Abschnitte. Außerdem ist es möglich die einzelnen Schubkräfte in den Wänden zu ermitteln. Weitere Informationen finden Sie in den Links, welche unter dieser FAQ bereitgestellt sind.
Pytanie
Czy można wykorzystać oprogramowanie Dlubal do obliczeń układów usztywniających?
