Odpověď:

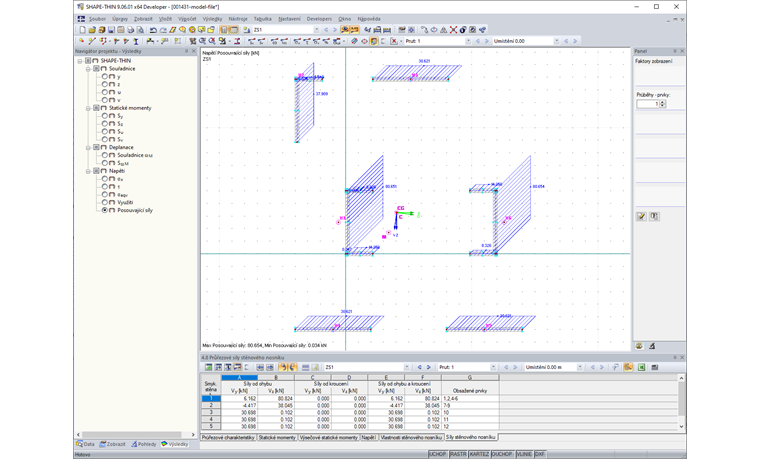

S naším programem SHAPE-THIN můžete snadno předem dimenzovat výztužné systémy. Lze tak modelovat jednotlivé části stěn a počítat je pomocí teorie ztužujících systémů. Jako výsledek získáte informace o těžišti, středu smyku a detailech průřezových charakteristik jednotlivých částí. Kromě toho je možné stanovit jednotlivé smykové síly ve stěnách. Další informace najdete v odkazech uvedených v této FAQ.
Dotaz
Je možné počítat výztužné systémy pomocí softwaru Dlubal?
Autor
Ing. Rehm se podílí na vývoji programů pro dřevěné konstrukce a zajišťuje technickou podporu zákazníkům.
