Niektóre węzły leżą poza płaszczyzną. Jaki jest najprostszy sposób przeniesienia go na żądaną płaszczyznę?

Odpowiedź

W przypadku płaszczyzn, które leżą prostopadle do globalnego układu współrzędnych, jest stosunkowo łatwo, ponieważ współrzędne wszystkich punktów w płaszczyźnie muszą być takie same. Jeżeli jednak płaszczyzna stanowi ogólną płaszczyznę przestrzeni, należy utworzyć zdefiniowany przez użytkownika układ współrzędnych, a następnie przesunąć węzeł w zdefiniowanym przez użytkownika układzie współrzędnych.

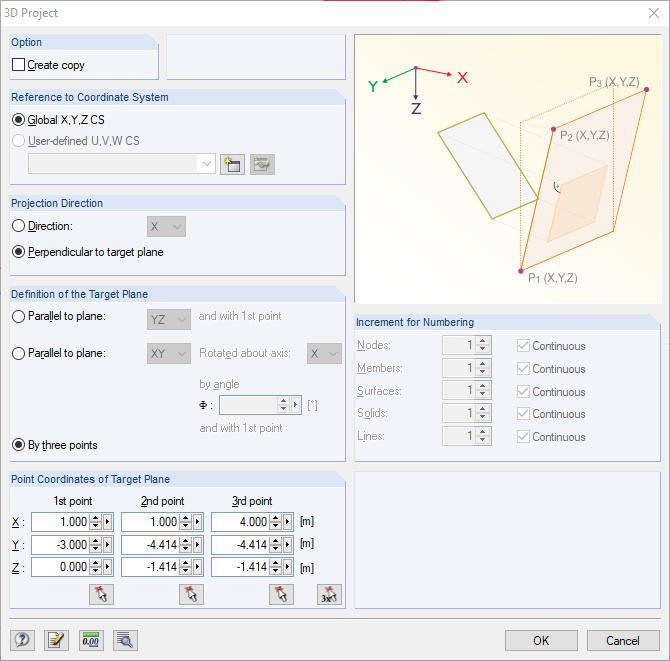

Jednak najszybszą opcją jest funkcja "Projekt" (patrz wideo). Umożliwia to szybkie wprowadzanie do nich węzłów leżących poza płaszczyzną docelową.

Słowa kluczowe

Projekt Węzeł poza płaszczyzną Przesuwanie węzła
