Některé uzly leží mimo rovinu. Jaký je nejsnadnější způsob, jak je posunout do požadované roviny?

Odpověď

Pro roviny ležící kolmo na globální souřadný systém je relativně snadné, protože souřadnice všech bodů v rovině musí být stejné. Pokud ovšem rovina je obecnou rovinou prostoru, je třeba vytvořit souřadný systém zadaný uživatelem a potom uzel posunout v uživatelském souřadném systému.

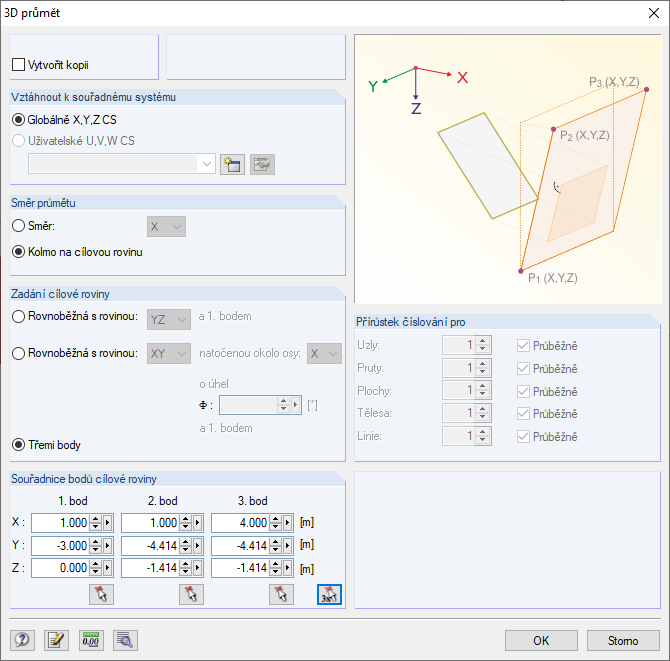

Nejrychlejší možností je ovšem funkce "Projekt" (viz Video). To umožňuje, aby se uzly, které leží mimo cílovou rovinu, rychle přesunuly do cílové roviny.

Klíčová slova

Projekt Uzel vně roviny Pohyb uzlu
