Einige Knoten liegen außerhalb einer Ebene. Wie kann ich diese am einfachsten in die gewünschte Ebene verschieben?

Antwort

Für Ebenen welche rechtwinklig im globalen Koordiantensystem liegen ist es relativ einfach, da eine Koordinate aller Punkte in der Ebene identisch sein muss. Falls es sich aber um eine Ebene handelt, welche allgemein im Raum liegt, so müssen Sie zuerst ein benutzerdefiniertes Koordinatensystem erzeugen und dann den Knoten im benutzerdefinierten Koordinatensystem verschieben.

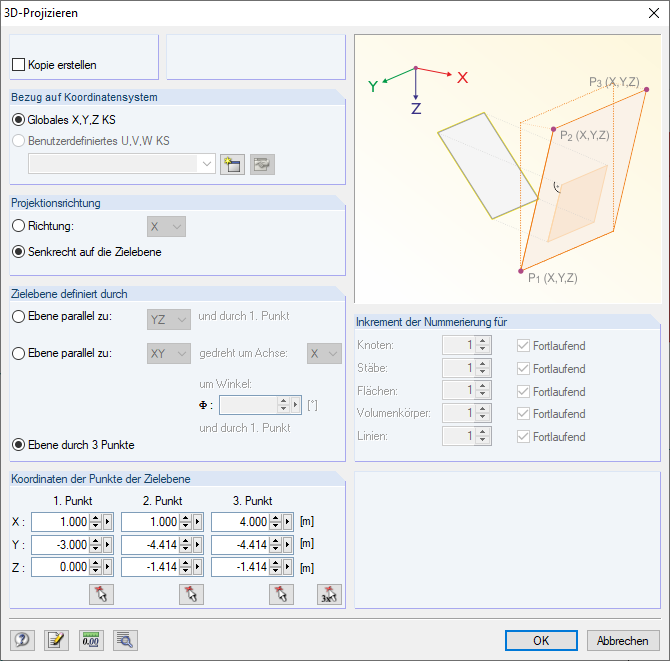

Die schnellste Variante ist jedoch die Funktion "Projizieren" (siehe Video). Damit lassen sich Knoten, die außerhalb einer der Zielebene liegen, schnell in diese verschieben.

Schlüsselwörter

Projizieren Knoten außerhalb Ebene Knoten verschieben
