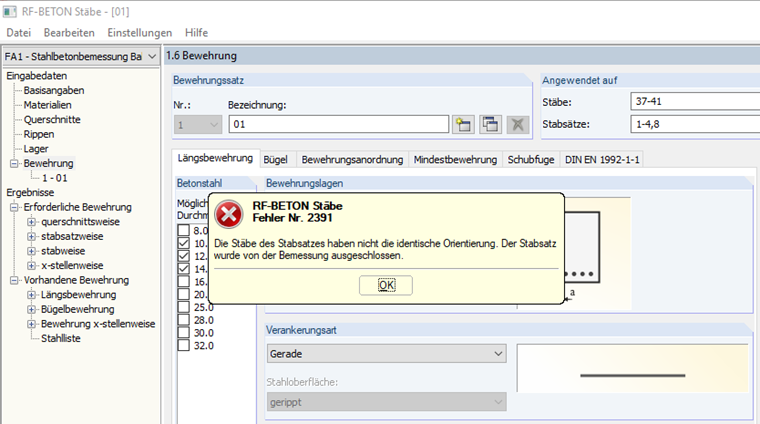

Poszczególne pręty zbioru prętów muszą mieć identyczną orientację. Ponadto orientacja prętów i zbiór prętów muszą sobie odpowiadać.
Rozwiązanie:

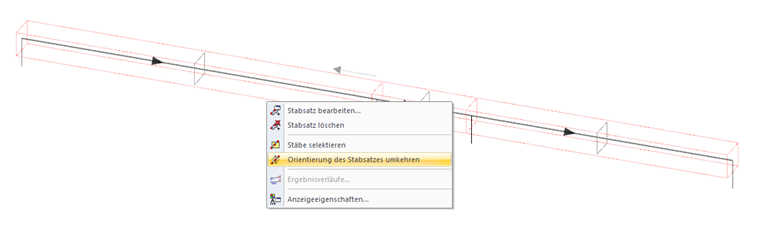

W nawigatorze Wyświetlić można wyświetlić i sprawdzić orientację prętów i zbiorów prętów. Za pomocą menu kontekstowego można odwrócić orientację pręta lub zbioru prętów (patrz Rysunek 03).
