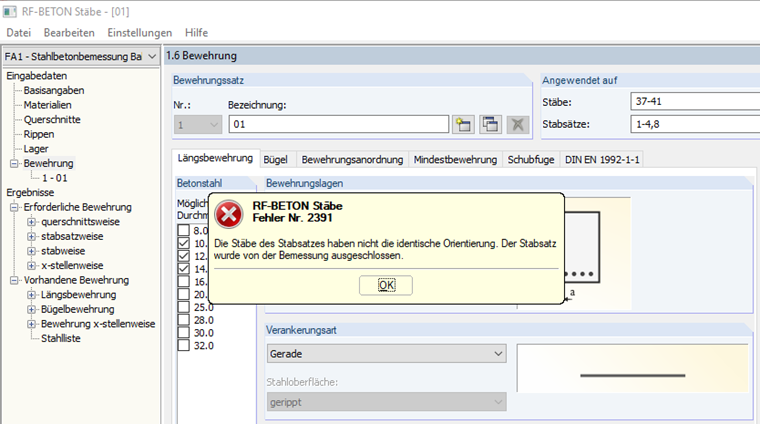

Die einzelnen Stäbe eines Stabsatzes müssen eine identische Orientierung haben. Außerdem muss die Orientierung der Stäbe und des Stabsatzes übereinstimmen.
Lösung:

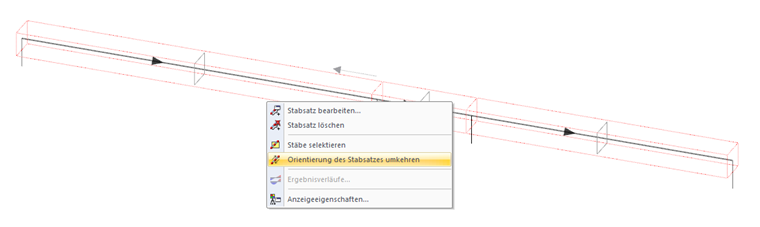

Im Zeigen-Navigator kann die Orientierung der Stäbe und der Stabsätze eingeblendet und kontrolliert werden. Über das Kontextmenü kann die Orientierung eines Stabes oder eines Stabsatzes umgekehrt werden (siehe Bild 03).
