Pytanie

Kiedy przykładam obciążenie powierzchniowe do powierzchni z otworem, obciążenie nie jest uwzględniane w otworze. Czy możliwe jest automatyczne traktowanie obciążenia powierzchniowego jako obciążenia liniowego na obwodzie otworu?


Odpowiedź:

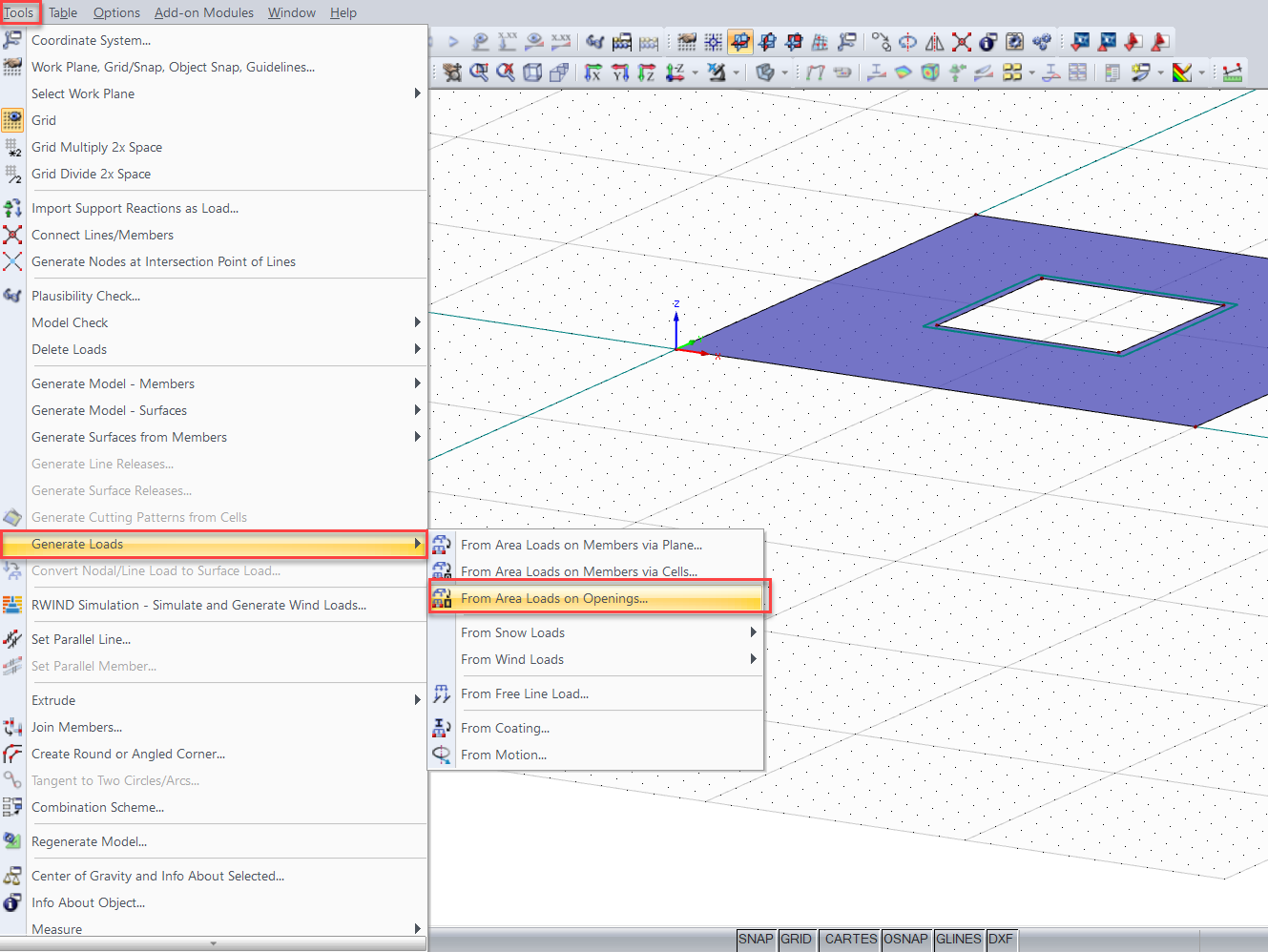

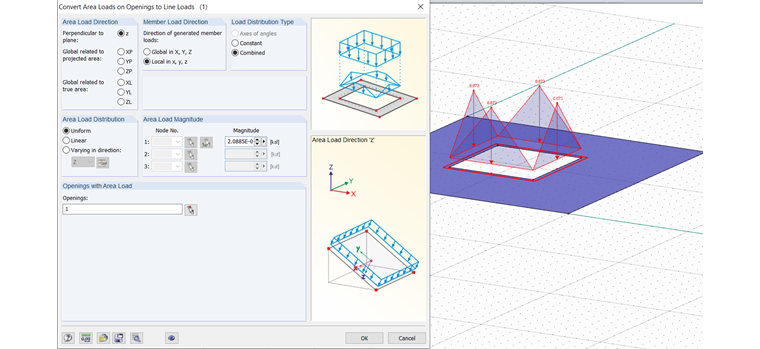

Yes, this is possible. Funkcja "Generuj obciążenia → Od obciążenia powierzchniowego do otworów" pozwala to zrobić (patrz rysunek 01). W przypadku obciążenia można wybrać, w którym kierunku ma działać obciążenie, rozkład obciążenia powierzchniowego, kierunek obciążenia powierzchniowego, typ rozkładu obciążenia oraz oczywiście obciążenie powierzchniowe (patrz rysunek 02).

W ten sposób można ustawić obciążenia np. Dla elementów nienośnych, takich jak okna itp.
