Pokud jsou v plochách otvory, plochy v oblastech otvorů, jak je známo, nebudou zatíženy. Je přesto stále nějak možné vygenerovat plošné zatížení na otvoru?

Odpověď

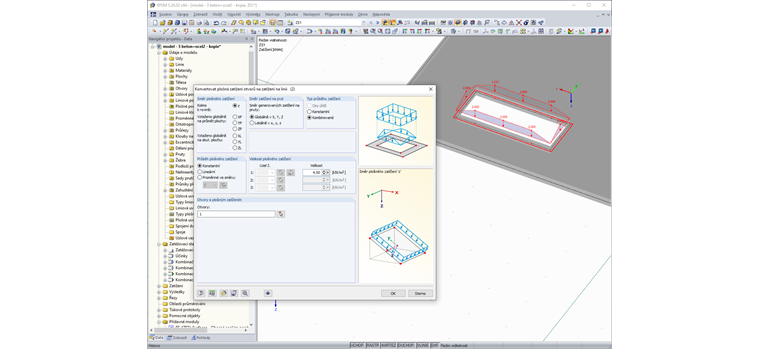

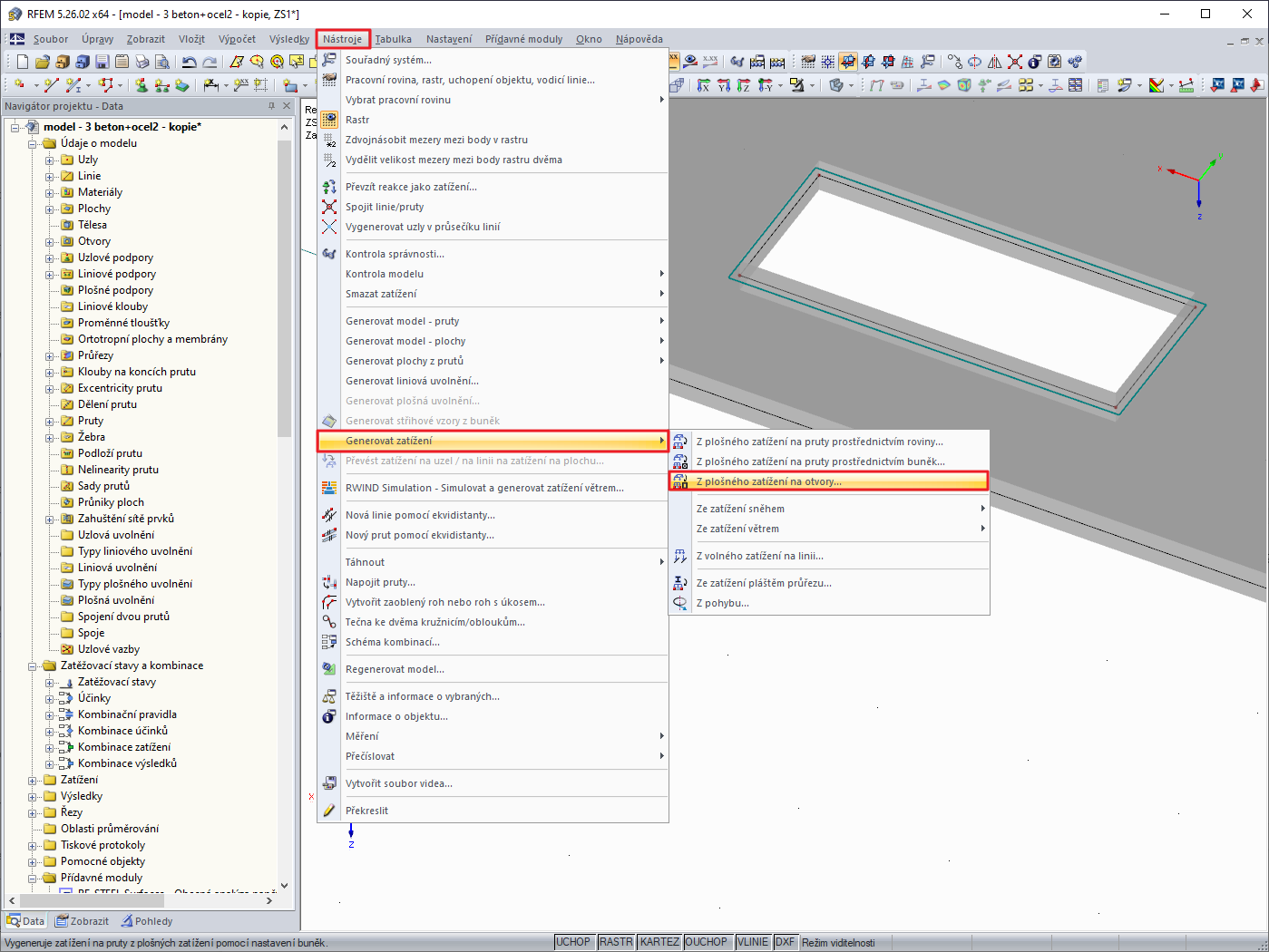

Ano, to je možné. Funkce "Generovat zatížení → Z plošného zatížení na otvory" toto přesně umožňuje (viz Obrázek 1). Pro zatížení můžeme vybrat ve vstupním dialogu směr, v němž má zatížení působit, průběh plošného zatížení, směr zatížení prutu, typ průběhu zatížení a samozřejmě velikost plošného zatížení (viz Obrázek 2).

Lze tak zohlednit zatížení například pro nenosné prvky jako jsou okna a podobně.


Klíčová slova

Zatížení na plochu Otvor Generátor zatížení
