Pytanie

Podczas obliczeń w RF ‑ CONCRETE Members pojawia się ostrzeżenie "Błąd podczas wczytywania sił obliczeniowych i momentów z programu głównego!", Mimo że wyniki są dostępne. Jaki jest tego powód?


Odpowiedź:
W RF ‑ CONCRETE Members możliwe jest wymiarowanie belek wynikowych. Jeżeli belki wynikowe, które mają zostać obliczone, są zdefiniowane nieprawidłowo, tak że nie można dla nich określić sił wewnętrznych, podczas obliczeń w RF ‑ CONCRETE Members pojawia się komunikat ostrzegawczy. Belki wynikowe, które zostały nieprawidłowo zdefiniowane, można znaleźć, wyświetlając wyniki sił wewnętrznych pręta. Te belki wynikowe należy odpowiednio zmodyfikować.

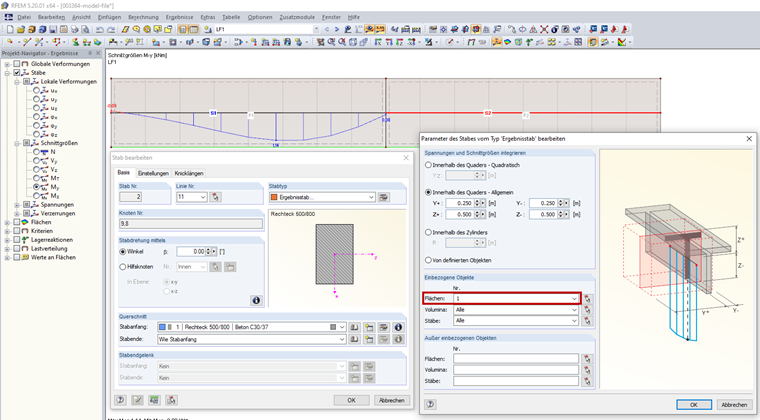

W tym przykładzie dla Belki wynikowej 2 nie są wyświetlane żadne wypadkowe siły wewnętrzne. Zamiast Powierzchni 2 omyłkowo określono Powierzchnię 1 jako obiekt uwzględniony dla tej belki wynikowej (Rysunek 02).
