Pytanie

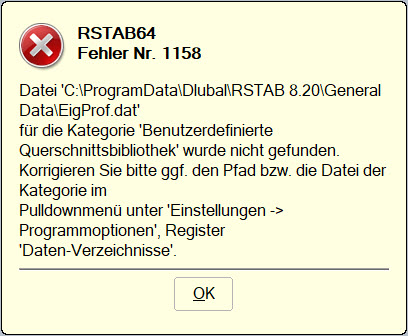

Niedawno otrzymaliśmy następujący komunikat o błędzie na laptopie. Czy możesz mi powiedzieć, co możemy zrobić, aby rozwiązać problem?

Odpowiedź:

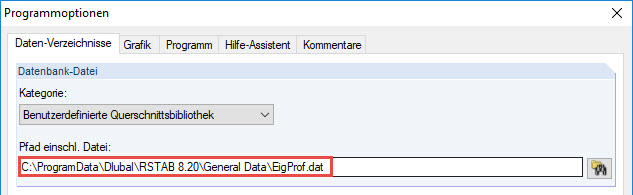

Być może na komputerze brakuje biblioteki przekrojów EigProf.dat zdefiniowanej przez użytkownika lub jest ona uszkodzona. W opcjach programu należy otworzyć zakładkę „Pliki danych” i wybrać kategorię „Biblioteka przekrojów zdefiniowanych przez użytkownika”.

Otwórz wyświetlony katalog i sprawdź, czy plik EigProf.dat jest dostępny. Jeśli plik jest dostępny, zmień jego nazwę.

Jeżeli ścieżka zawierająca plik nie odpowiada domyślnej ścieżce dla programu RFEM 5.xx "C:\ProgramData\Dlubal\RFEM 5.xx\General Data\EigProf.dat", należy ustawić tę domyślną ścieżkę w Opcjach programu.

error message

Biblioteka przekrojów użytkownika
