Korzystam z generatora obciążeń "Konwertuj obciążenia powierzchniowe na obciążenia prętowe za pomocą komórek". Jaka jest funkcja "Węzłów na liniach wirtualnych"?

Odpowiedź

Jeżeli w modelu konstrukcyjnym zostanie wykryta komórka zamknięta ze wszystkich stron, można ją wykorzystać do przyłożenia obciążenia. Jeżeli jednak pożądany zakres obciążeń nie zostanie całkowicie zamknięty przez pręty, ogniwo nie zostanie rozpoznane przez generator obciążeń.

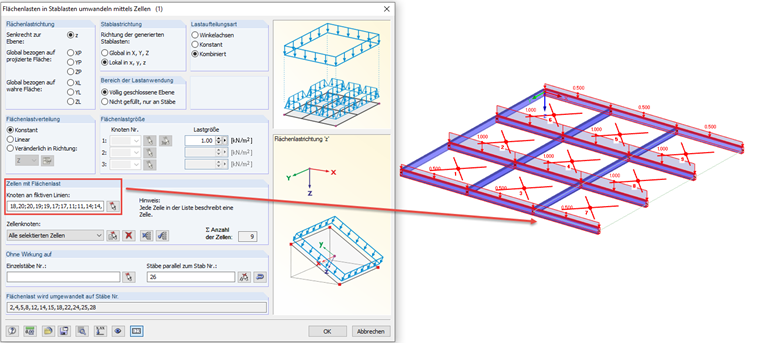

Funkcja "Węzły na liniach wirtualnych" umożliwia ręczne zdefiniowanie węzłów narożnych obszaru obciążenia, a tym samym wyraźne zdefiniowanie obszaru komórki. Komórkę zdefiniowaną w ten sposób można następnie wybrać za pomocą funkcji pobierania poszczególnych węzłów.

Słowa kluczowe

Obciążenie powierzchniowe Generatory obciążeń Komórka Węzły komórki wirtualna linia
