FAQ 003431 DE

7. August 2019

Markus Baumgärtel Modellierung | Belastung RFEM RSTAB

Ich verwende den Lastgenerierer "Flächenlasten in Stablasten umwandeln mittels Zellen". Welche Aufgabe hat die Funktion "Knoten an fiktiven Linien"?

Antwort

Wird im statischen Modell eine allseitig geschlossene Zelle erkannt, so kann diese für die Lastanwendung benutzt werden. Wenn der gewünschte Lastbereich jedoch nicht vollständig von Stäben umschlossen ist, wird die Zelle vom Lastgenerierer nicht erkannt.

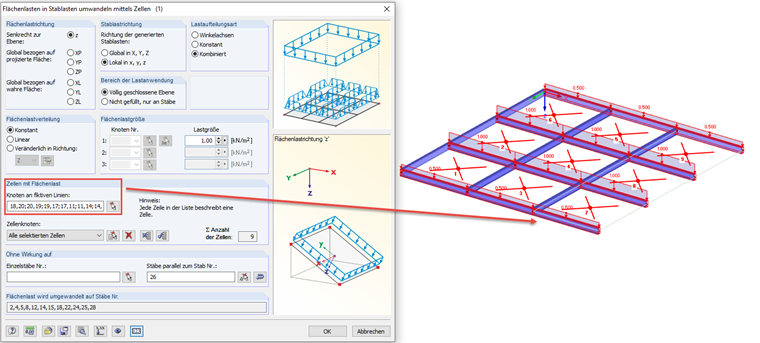

Mit der Funktion "Knoten an fiktiven Linien" kann man manuell die Eckknoten des Lastbereiches festlegen und somit den Zellenbereich eindeutig definieren. Die so definierte Zelle kann anschließend wie gewohnt durch die Pickfunktion der einzelnen Zellenknoten ausgewählt werden.

Schlüsselwörter

Flächenlast Lastgenerierer Zelle Zellenknoten Fiktive Linie
