FAQ 003431 CS

7. srpna 2019

Markus Baumgärtel Modelování | Zatížení RFEM RSTAB

Používám generátor zatížení "Převést plošná zatížení na zatížení na pruty přes buňky". Jaká je funkce funkce "Uzly na předpokládané linii"?

Odpověď

Pokud je ve statickém modelu zjištěna uzavřená buňka ze všech stran, lze ji použít pro zatížení. Pokud však požadovaný rozsah zatížení není zcela uzavřen pruty, buňka generátor zatížení nerozpozná.

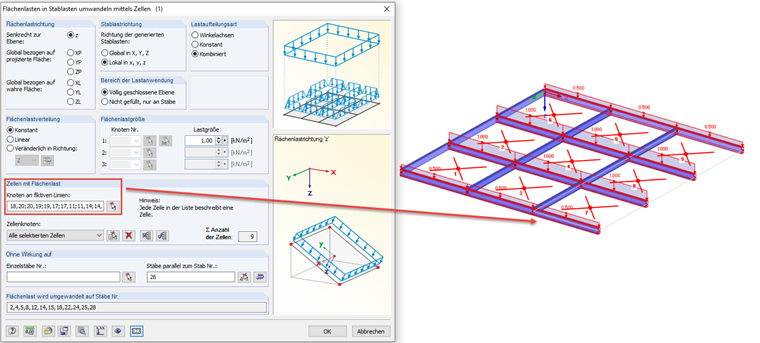

Funkce "Uzly na předpokládaných liniích" umožňuje definovat rohové uzly oblasti zatížení ručně a jasně tak definovat oblast buněk. Takto definovaná buňka můžeme vybrat obvyklým způsobem pomocí funkce pro výběr jednotlivých uzlů buněk.

Klíčová slova

Zatížení na plochu generátor zatížení Buňka Uzly buňky Fiktivní linie
