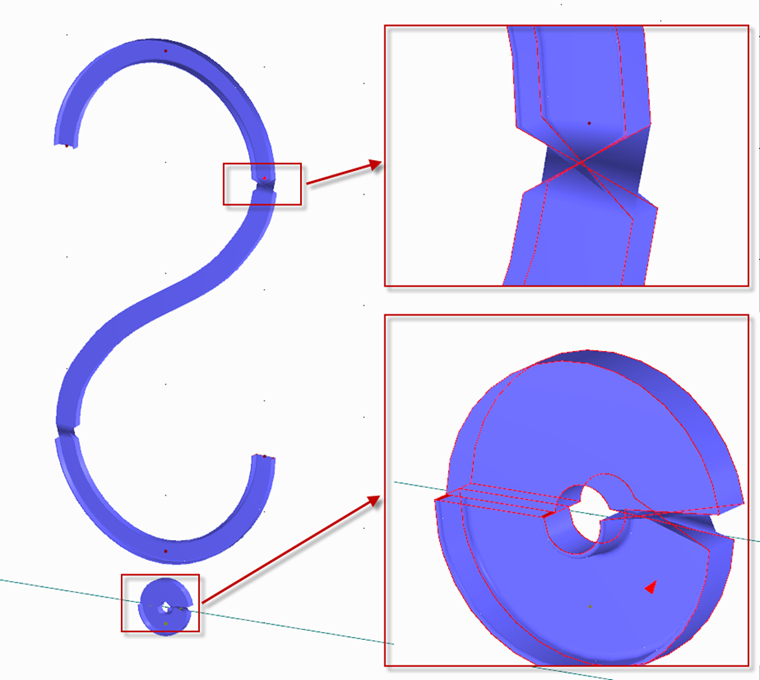

Przekrój nagle się obraca w obrębie pręta lub pręta ciągłego.
Jaki jest powód i jak mogę to naprawić?

Odpowiedź

Jest to spowodowane automatyczną orientacją osi lokalnych związanych z globalnym układem osi. W większości przypadków wystarczy obrócić pręt za pomocą kąta lub węzła pomocniczego. Jeżeli jednak nachylenie pręta zostanie odwrócone, konieczne jest jego podzielenie, a następnie dostosowanie za pomocą obrotu pręta.

Szczegółowy opis kąta obrotu pręta w programach RFEM i RSTAB można znaleźć pod linkami poniżej.

Słowa kluczowe

Układ osi Obrót Osie lokalne Osie pręta
