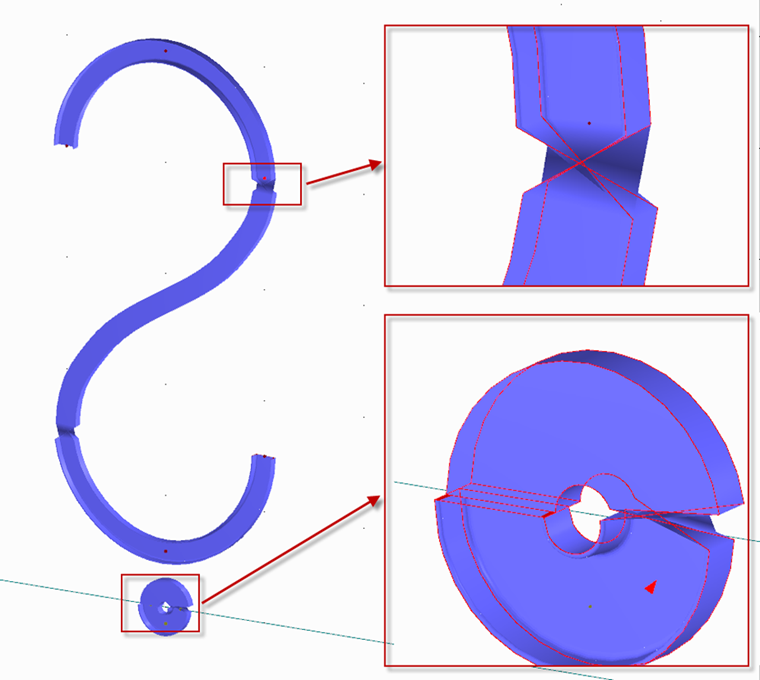

Uvnitř prutu resp. sady prutů se náhle natočí průřez.
Co je příčinou a jak se dá odstranit?

Odpověď

Příčinou je automatická orientace lokálních os vzhledem ke globálnímu osovému systému. Ve většině případů stačí zadat natočení prutu pomocí úhlu nebo pomocného uzlu. Pokud se přesto sklon prutu otočí, je třeba tento prut rozdělit a následně upravit pomocí volby pro natočení prutu.

Podrobný popis úhlu natočení prutu v programech RSTAB a RFEM naleznete v níže uvedených odkazech.

Klíčová slova

Osový systém Natočení Lokální osy Osy prutu
