Czy w RF-GLASS można zaprojektować sferycznie zakrzywioną taflę szkła?

Odpowiedź

Tak, jest to możliwe.

Podczas modelowania sferycznie zakrzywionej tafli szkła należy zwrócić uwagę, aby powierzchnia składała się tylko z czterech linii granicznych.

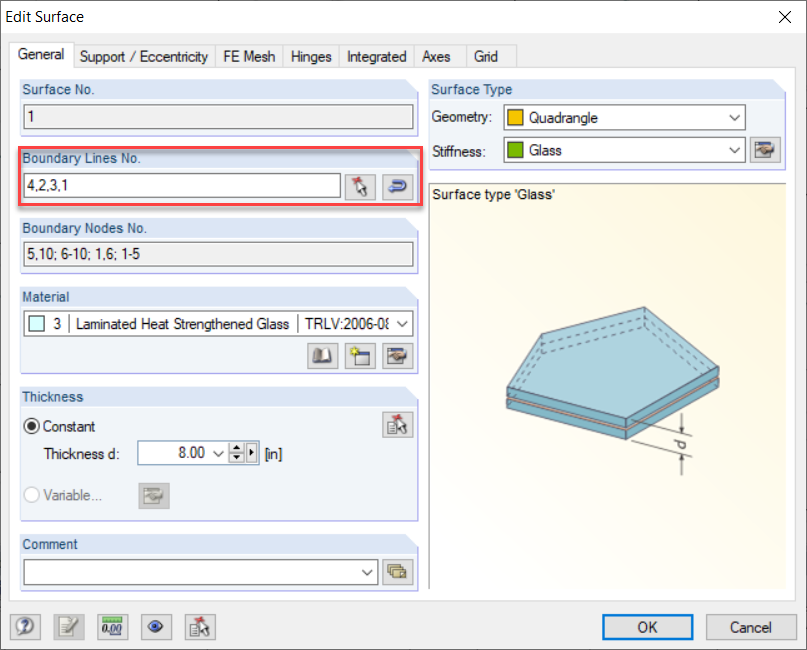

Rysunek 01 - Linie graniczne powierzchni

W programie RF ‑ GLASS należy dezaktywować opcję „Aktywować siatkę warstwową dla brył” w przypadku szyb zakrzywionych podwójnie lub sferycznie.

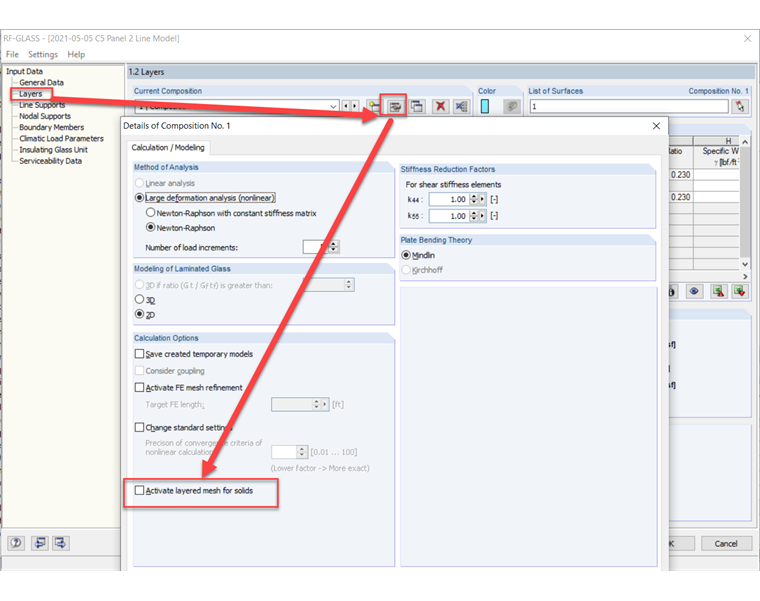

Rysunek 02 - Szczegóły konstrukcji - siatka warstwowa dla brył

Więcej informacji na temat powierzchni zakrzywionych w module RF ‑ GLASS znajduje się w innym FAQ (link poniżej).
