Kann in RF-GLAS eine sphärisch gebogene Glasscheibe bemessen werden?

Antwort

Ja, dies ist möglich.

Beim Modellieren einer sphärisch gekrümmten Glasscheibe ist darauf zu achten, dass die Fläche nur aus vier Berandungslinien besteht.

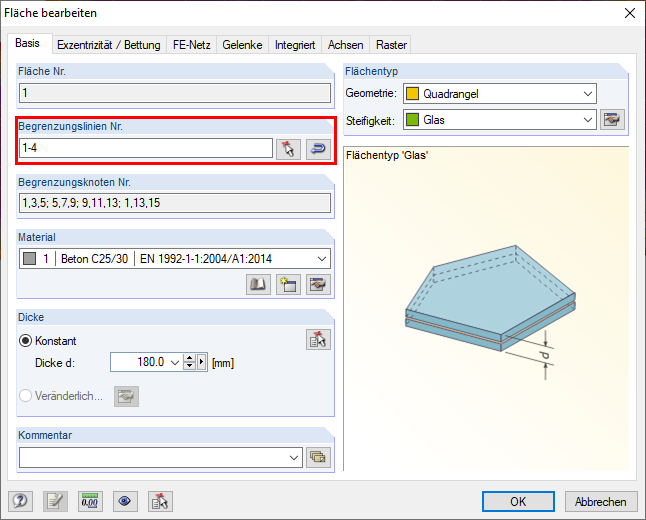

Bild 01 - Begrenzungslinien der Fläche

In RF-GLAS muss bei doppelt gekrümmten bzw. sphärischen Glasscheiben die Option "Geschichtetes Netz für Volumenkörper aktivieren" deaktiviert sein.

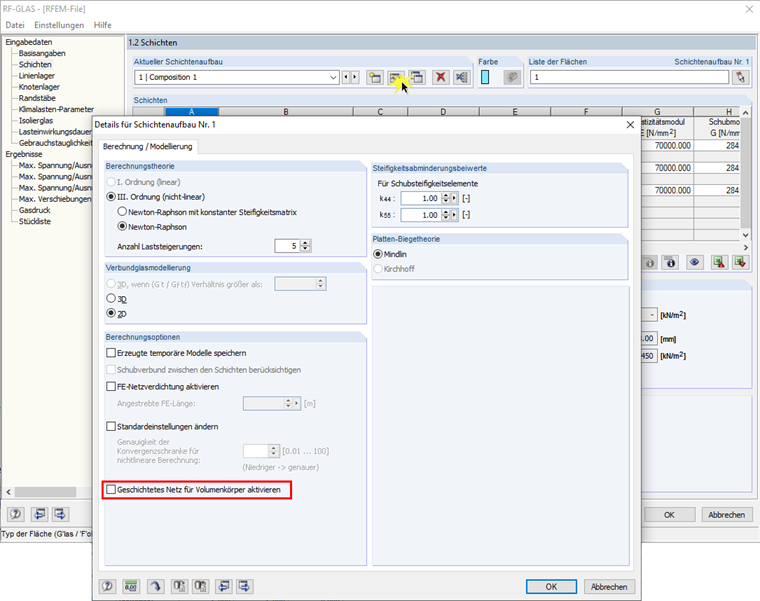

Bild 02 - Details für den Schichtaufbau - Geschichtetes Netz für Volumenkörper

Weitere Informationen zu gekrümmten Flächen in RF-GLAS finden Sie in einer anderen FAQ (siehe Link unten).
