Odpowiedź:

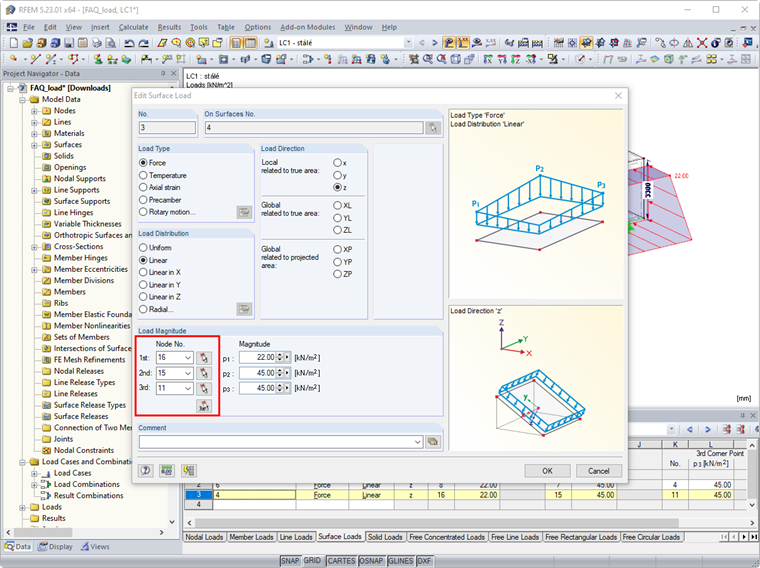

Problem w tym, że wielkość obciążenia na powierzchni 4 jest definiowana przez węzły (11,15,16) znajdujące się na powierzchni 2. Program wyszukuje te węzły w Surface 4 i nie znajduje ich tam, co powoduje wyświetlenie komunikatu o błędzie. Konieczna jest zmiana węzłów definiujących wielkość obciążenia (patrz wideo).
Pytanie

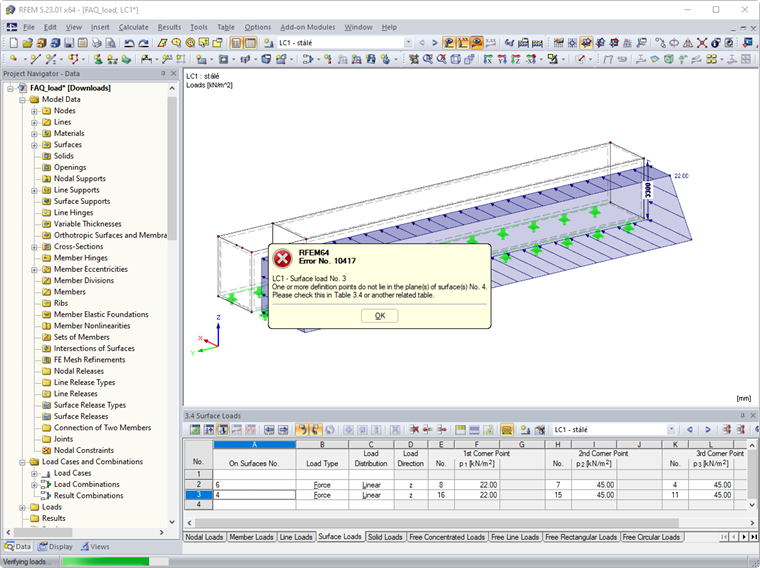

Po rozpoczęciu obliczeń program podaje Błąd nr 10417 dla obciążenia powierzchniowego 3. Co możemy zrobić?
