Odpověď:

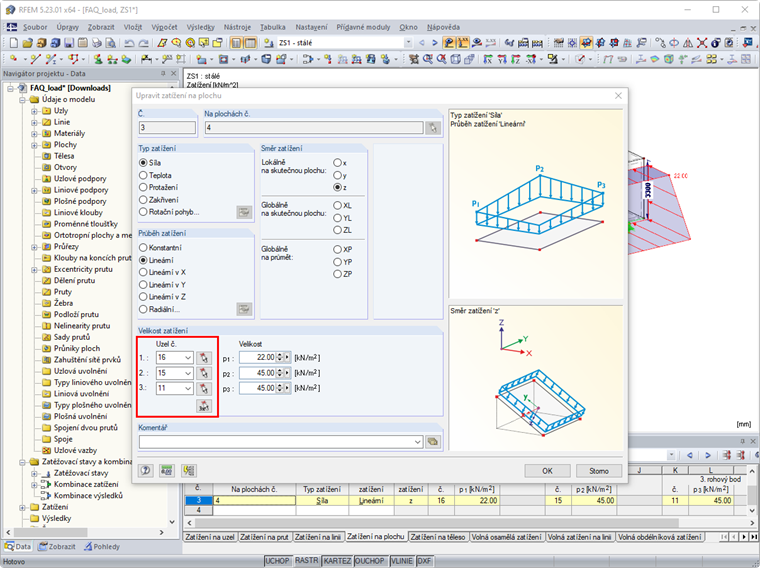

Problém je v tom, že velikost zatížení na ploše č. 4 je definována pomocí uzlů (11,15,16), které leží v ploše č. 2. Program tyto uzly hledá v ploše č. 4 a tam je nenachází, výsledkem je chybové hlášení. Uzly definující velikost zatížení je třeba změnit (viz video).
Dotaz

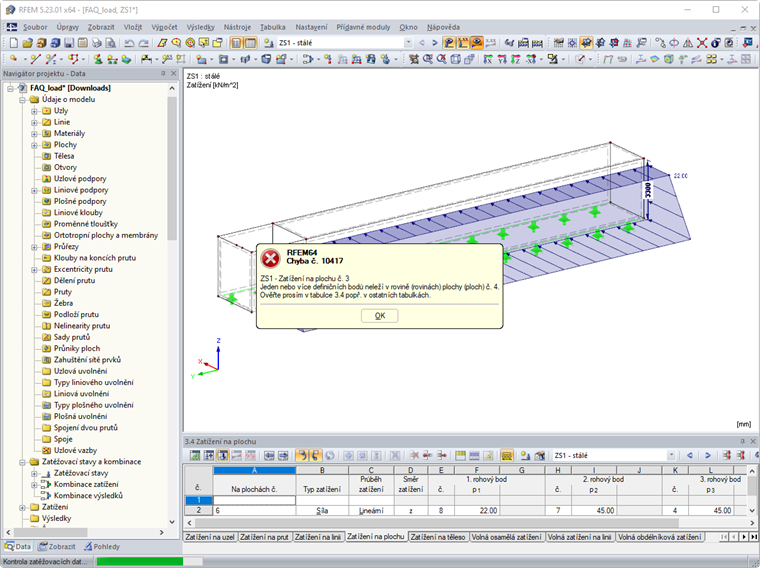

Program po spuštění výpočtu hlásí chybu č. 10417 u plošného zatížení č. 3. Co s tím?
