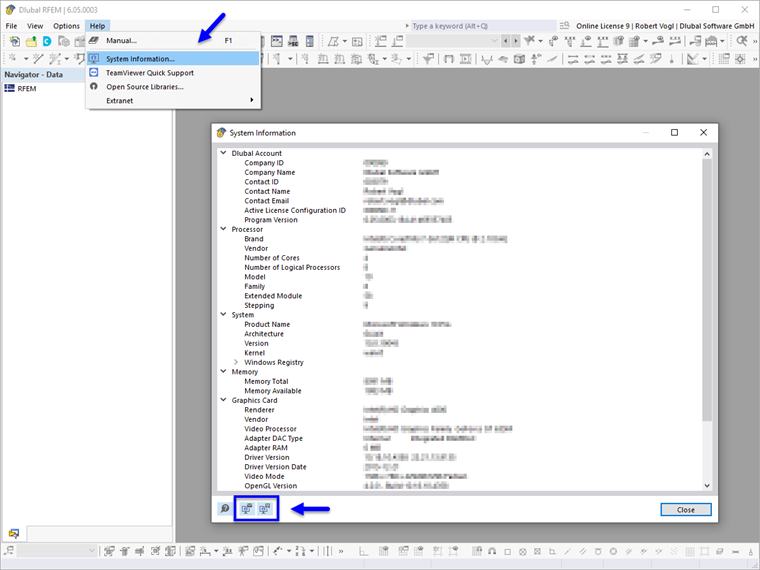

W programie RFEM, RSTAB lub RSECTION należy otworzyć menu Pomoc i wybrać opcję Informacje o systemie.
Program tworzy raport diagnostyczny zawierający ważne informacje o systemie. Raport można teraz zapisać, klikając przycisk
bezpośrednio drogą mailową. Można go też zapisać, klikając przycisk
zapisuje informacje o systemie w pliku.
Pan Hoffmann jest odpowiedzialny za rozwój w dziedzinie analizy dynamicznej, konstrukcji membranowych i RWIND. Ponadto zapewnia wsparcie techniczne dla naszych klientów.
Ogólne informacje
Funkcja produktu
![Rozpiętości na podstawie Rysunku 5.2 z [1]](/pl/webimage/039540/3493372/01_Abmessungen_EN.png?mw=512&hash=3cc425f1463bd5981b358d5889e3109e07ae1233)
Wyniki dla prętów można wyświetlić graficznie za pomocą kategorii Przeguby prętowe w nawigatorze. Wyniki numeryczne przegubów prętowych znajdują się w kategorii tabeli Wyniki według pręta. Tabele Przeguby prętowe - odkształcenia oraz Siły na końcach pręta służą do analizy i dokumentowania wyników odkształcenia i sił w obszarze przegubów prętowych.
W tabeli wyświetlane są odkształcenia i siły każdego pręta w miejscach określonych w Menedżerze tabel wyników. Można tam również określić, które wartości ekstremalne mają być wyświetlane.
Masz indywidualne przekroje słupów lub ścianki ustawione pod kątem, a potrzebujesz obliczeń na przebicie?
Nie ma problemu. W programie RFEM 6 można przeprowadzać obliczenia na przebicie nie tylko dla przekrojów prostokątnych i okrągłych, ale także dla dowolnego kształtu przekroju.
W przypadku analizy spektrum odpowiedzi modeli budynków można wyświetlić współczynniki wrażliwości dla kierunków poziomych według kondygnacji.
Dzięki tym kluczowym wartościom można zinterpretować wrażliwość na efekty stateczności.
Stosując modalny współczynnik istotności (MRF) można ocenić, w jakim stopniu poszczególne elementy konstrukcyjne przyczyniają się do powstania rzeczywistego kształtu wyboczenia. Obliczenia opierają się na energii względnego odkształcenia sprężystego każdego pojedynczego pręta.
Dzięki MRF można rozróżnić lokalne i globalne kształty wyboczenia. Jeżeli kilka prętów ma znaczny MRF (np. > 20%), bardzo prawdopodobna jest niestateczność całej konstrukcji lub jej części. Jeżeli jednak suma wszystkich MRF dla kształtu drgań wynosi około 100%, należy spodziewać się lokalnego problemu ze statecznością (np. wyboczenia pojedynczego pręta).
Ponadto MRF może być wykorzystany do określenia obciążeń krytycznych i równoważnych długości wyboczeniowych poszczególnych prętów (np. do analizy stateczności). Kształty wyboczenia, dla których dany pręt ma małe wartości MRF (np. <20%), mogą zostać w tym kontekście pominięte.
MRF jest wyświetlany według kształtów wyboczenia w tabeli wyników w sekcji Analiza stateczności --> Wyniki według prętów --> Długości efektywne i obciążenia krytyczne.
