Tryb nagrywania lotu

Lotem można sterować za pomocą klawiatury lub myszy:

Shift + F lub w menu: Widok -> Tryb lotu kamerą: aktywuje tryb nagrywania lotu
Klawisze strzałek: przesunięcie w lewo, prawo, przód i tył
Klawisze strony: poruszanie się w górę i w dół
Klawisze plus i minus: dostosowanie prędkości lotu
Mysz: Ruchy głowicy
Kółko myszy: Zoom (podobny do obiektywu aparatu)
Klawisz Escape: wyjście z trybu nagrywania lotu

Program przywróci ostatnią pozycję awatara. Jeżeli funkcja zostanie aktywowana ponownie, lot rozpocznie się w tym miejscu. Biegi ślizgowe przez konstrukcję można utworzyć za pomocą 'pliku wideo...' (menu: Narzędzia).

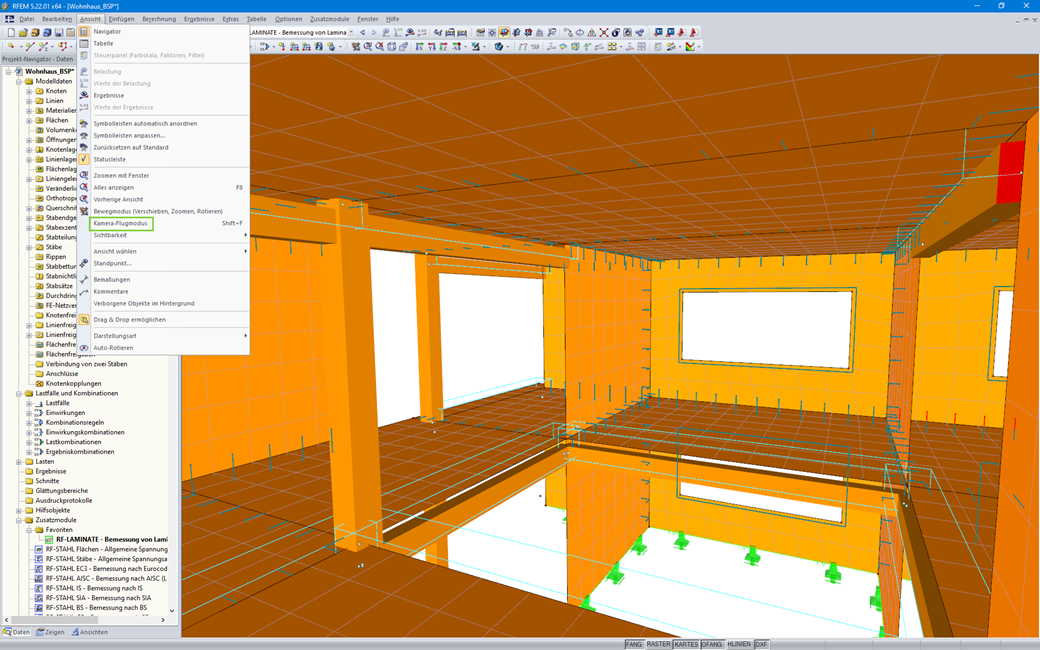

Aktivierung des Kamera-Flugmodus über das RFEM-Menü
