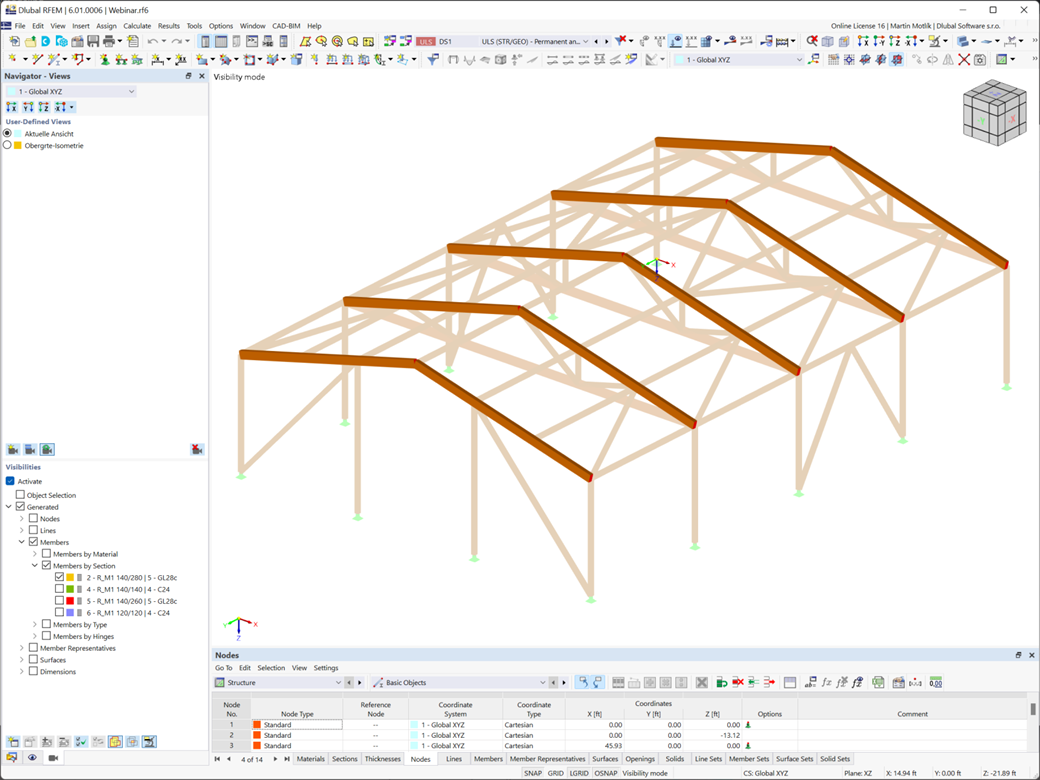

Warunkiem efektywnej i szybkiej pracy z programem jest przejrzyste wyświetlanie. Ocenę wyników ułatwiają zdefiniowane przez użytkownika widoki pod różnymi kątami. Dodatkowo opcja "widoczności" umożliwia podział modelu na zdefiniowane przez użytkownika i wygenerowane widoki częściowe, spełniające określone kryteria. W ten sposób można aktywować na przykład tylko powierzchnie z określonego materiału lub pręty o określonym przekroju.
