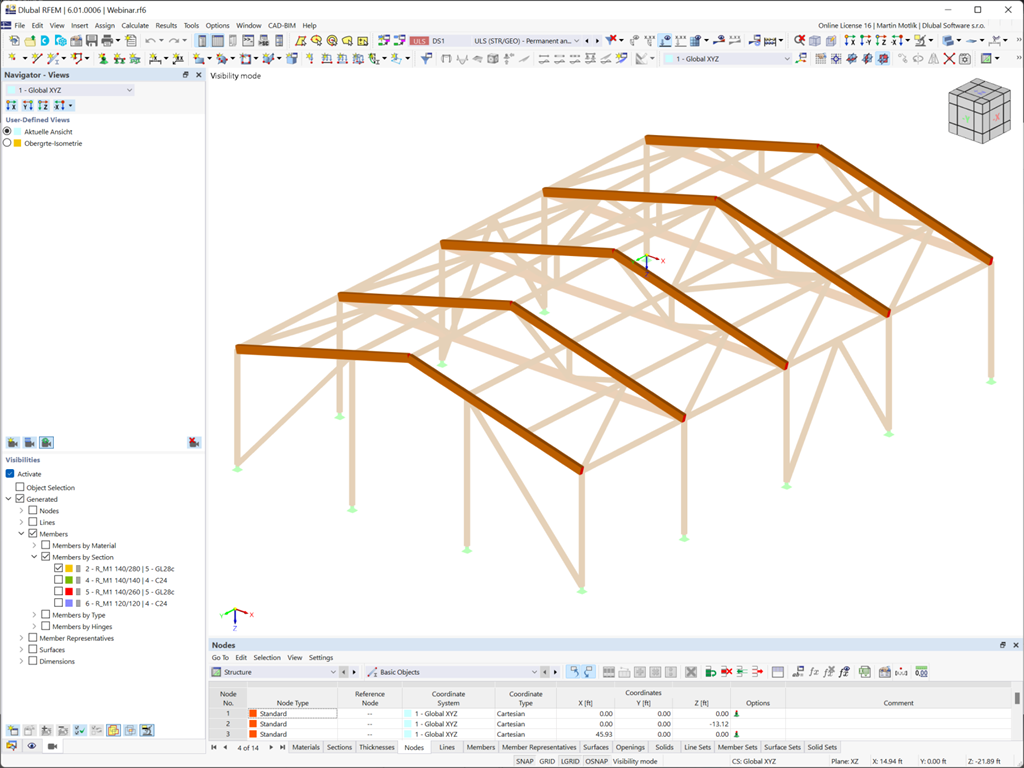

Přehledné zobrazení je předpokladem pro vaši efektivní a rychlou práci s programem. Pro snazší vyhodnocení výsledků lze vybrat uživatelem definované pohledy z různých úhlů. Pomocí 'viditelnosti' lze také rozdělit model na uživatelsky definované a vygenerované průřezy, které splňují určitá kritéria. Například lze aktivovat zobrazení pouze ploch z určitého materiálu nebo prutů s určitým průřezem.
