Pytanie:

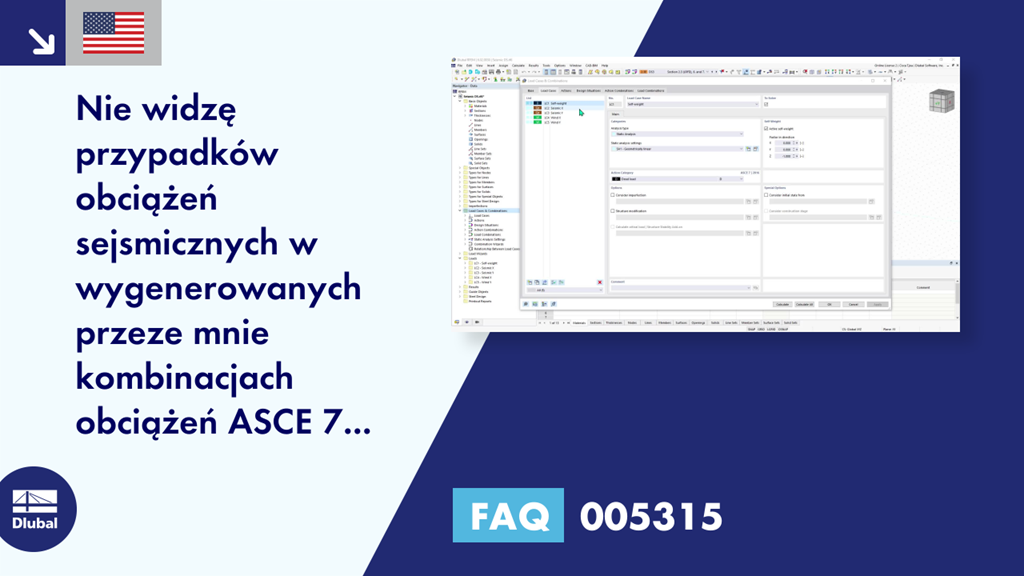

Nie widzę przypadków obciążeń sejsmicznych w wygenerowanych przeze mnie kombinacjach obciążeń ASCE 7 (COs). Jak je dodać?
Odpowiedź:
Domyślne warunki obliczeniowe (DS1 i DS2) nie uwzględniają kombinacji obciążeń sejsmicznych. Aby dodać sejsmiczne CO, dodaj nowe Sytuacje obliczeniowe z typem sytuacji obliczeniowej „Przekrój 2.3 (LRFD), 6 i 7” i/lub „Przekrój 2.4 (ASD), 8 do 10” (zdjęcie 1).
W zakładce 'Kombinacje obciążeń' generowane są sejsmiczne CO.
