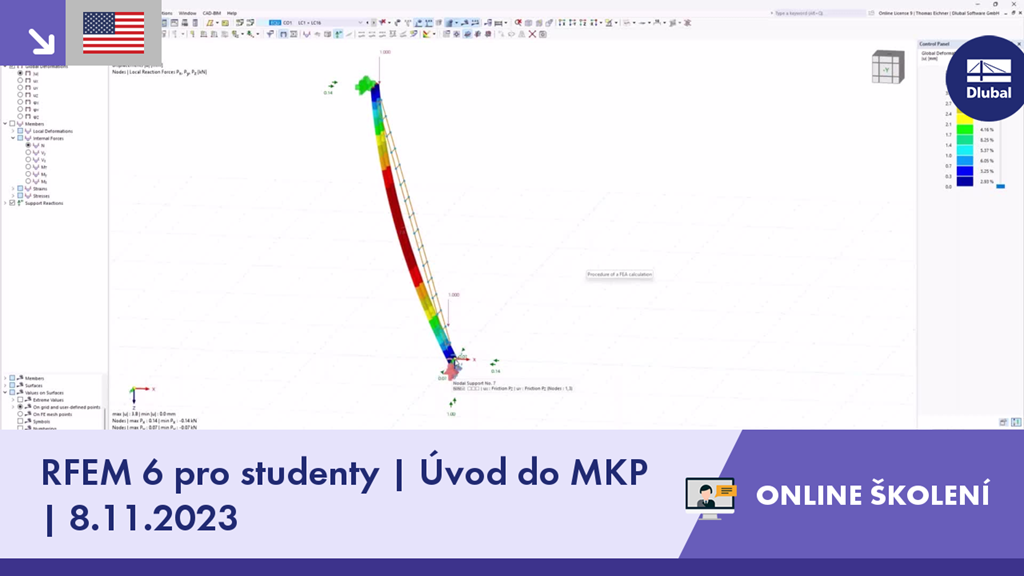

Naučte se už jako student, jak efektivněji pracovat s programem RFEM. Během školení probereme na praktických příkladech základní funkce a pracovní postupy při modelování.
Záznam byl pořízen 8.11.2023.
Obsah:
00:00 Úvod
08:20 Základní principy MKP
14:30 Úvodní příklad: Spojitá deska
51:20 Teorie desek
55:45 Nelineární analýza
01:24:45 Singularity
![Rozpětí podle obr. 5.2 z [1]](/cs/webimage/039540/3493372/01_Abmessungen_EN.png?mw=512&hash=3cc425f1463bd5981b358d5889e3109e07ae1233)
Průběh složek globální deformace lze znázornit postupně za sebou jako animaci.
Na izoliniích lze zobrazit výsledné hodnoty deformací, vnitřních sil, napětí atd.
Pro tělesa je možné aktivovat kromě 'Zahuštění sítě' a 'Specifického směru' volbu 'Rastr pro výsledky', pomocí které lze uspořádat body rastru v prostoru tělesa. Jako počátek lze mimo jiné nastavit těžiště. V navigátoru 'Zobrazit' pod položkou Základní objekty - Tělesa je pak možnost aktivovat Rastr pro numerické výsledky.
Nechte se přesvědčit výpočetním jádrem, jeho optimalizovaným síťovým propojením a neomezenou podporou víceprocesorové technologie. To nabízí výhody, jako například paralelní výpočet lineárních zatěžovacích stavů a kombinací zatížení několika procesory bez přídavného zatížení pracovní paměti. Matici tuhosti je nutné vytvořit pouze jednou. S rychlým a přímým řešením rovnic můžete počítat i velké systémy.
Pokud potřebujete pro své modely spočítat mnoho kombinací zatížení, spustí program několik řešičů paralelně (jeden na jádro). Každý řešič pak spočítá kombinaci zatížení, čímž je proceosr lépe vytížený.
Během výpočtu můžete cíleně sledovat vývoj deformace v diagramu a přesně tak vyhodnotit konvergenční chování.
