Moduł dodatkowy dla RFEM 5
RF-STAGES

RF-STAGES to moduł dodatkowy, który umożliwia obliczanie konstrukcji prętowych (w programie RFEM 5 również konstrukcji powierzchniowych i bryłowych) z uwzględnieniem procesu konstrukcyjnego.

Pominięcie wpływu procesu konstrukcyjnego może prowadzić do błędów w obliczeniach modeli ogólnych. W module RF‑STAGES można analizować te wpływy i uwzględniać je aż do etapu wymiarowania konstrukcji.

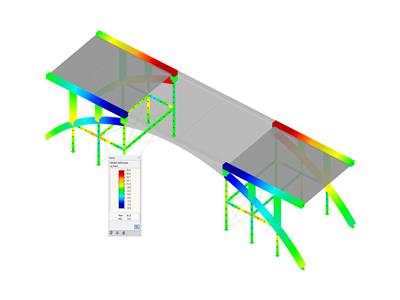

Uwzględnienie etapów budowy w RFEM

Ogółem: 4

RF-/ETAPY | Funkcje

Proste definiowanie etapów budowy konstrukcji w programie RFEM/RSTAB wraz z wizualizacją
Dodawanie, usuwanie i modyfikacja właściwości pręta, powierzchni i brył (np. przegubów prętowych, mimośrodów powierzchniowych, stopni swobody dla podpór itp.)
Możliwość superpozycji etapów budowy z dodatkowymi obciążeniami tymczasowymi; na przykład obciążenia montażowe lub montaż dźwigów i inne
Uwzględnienie efektów nieliniowych, takich jak uszkodzenie pręta rozciąganego, sprężyste podłoże lub podpora nieliniowa
Numeryczne i graficzne wyświetlanie wyników dla poszczególnych etapów budowy lub jako obwiednia (Maks./Min.) wszystkich etapów budowy
Szczegółowy protokół wydruku wraz z dokumentacją wszystkich danych konstrukcyjnych i obciążeń dla każdego etapu budowy

RF-/ETAPY | Wprowadzanie etapów budowy

Po utworzeniu całej konstrukcji w programie RFEM/RSTAB, poszczególne elementy konstrukcyjne oraz przypadki i kombinacje obciążeń są przydzielane do odpowiednich etapów budowy. W ramach każdego etapu budowy można modyfikować na przykład definicje zwolnień prętów i podpór.

Dzięki temu możliwe jest odwzorowanie zmian konstrukcyjnych, takich jak np. betonowanie sekcjami dźwigarów mostowych lub osiadania słupów. Przypadki obciążeń i kombinacje obciążeń utworzone już w programie RFEM/RSTAB są podzielone w module dodatkowym na 'Obciążenie stałe' i 'Obciążenie tymczasowe'.

Na zdefiniowane obciążenia tymczasowe nakładane są obciążenia stałe. Na przykład, możliwe jest określenie maksymalnych sił wewnętrznych dla różnych położeń dźwigu lub uwzględnienie tymczasowych obciążeń montażowych występujących tylko w jednym etapie budowy.

RF-/ETAPY | Obliczenia

"Obciążenia stałe" obliczane są poprzez analizę dużych deformacji prowadzoną krok po kroku dla każdego etapu konstrukcyjnego.

Różnice w geometrii między idealnym układem a układem konstrukcyjnym zdeformowanym w wyniku występujących wcześniej etapów budowy są porównywane w tle. Następujące po sobie kolejne etapy budowy obliczane są na bazie układu konstrukcyjnego z odkształceniami i obciążeniami wynikającymi z poprzednich etapu budowy.

Bemessungsschnittgrößen für Bauzustand 3 in RFEM

RF-/ETAPY | Wyniki i eksport

Po zakończeniu obliczeń wyniki każdego etapu budowy można przeanalizować bezpośrednio w oknie modułu lub graficznie na modelu w programie RFEM/RSTAB. W takim przypadku można wyeksportować wyniki do programu RFEM/RSTAB.

Moduł tworzy przypadki wynikowe każdego etapu budowy oraz kombinację 'obwiedni' zawierającą wartości maksymalne i minimalne wszystkich etapów budowy. Przypadki wyników i kombinację z obwiedni można wykorzystać do dalszych obliczeń w różnych modułach dodatkowych dla programu RFEM/RSTAB.
