Moduł dodatkowy dla RFEM 5
RF-ALUMINUM

Moduł dodatkowy RF-ALUMINIUM dla programu RFEM 5 umożliwia wymiarowanie aluminiowych prętów i zbiorów prętów zgodnie z Eurokodem 9. Obejmuje on szeroki zakres sytuacji obliczeniowych, w tym rozciąganie, ściskanie, zginanie, ścinanie i kombinację sił wewnętrznych. Moduł oferuje rozbudowane funkcje, takie jak analizy stateczności dla płaszczyzny, wyboczenia skrętnego i zwichrzenia, automatyczne określanie obciążeń krytycznych i momentów wyboczeniowych, a także różne opcje przekroju.

RF-ALUMINIUM płynnie integruje się z programem RFEM 5, umożliwiając wydajną pracę. Obejmuje on również obszerną dokumentację wyników, umożliwiającą szczegółowe prześledzenie warunków projektowych.

Wymiarowanie aluminiowych prętów wg Eurokodu 9

Ogółem: 3

RF-/Aluminium | Funkcje

Obliczenia na rozciąganie, ściskanie, zginanie, ścinanie i kombinację sił wewnętrznych
Analiza stateczności dla wyboczenia giętnego, wyboczenia skrętnego i zwichrzenia
Automatyczne określanie krytycznych obciążeń wyboczeniowych i momentu krytycznego dla zwichrzenia za pomocą zintegrowanego programu MES (analiza wartości własnej) na podstawie warunków brzegowych obciążeń i podpór
Możliwość zastosowania oddzielnych podpór bocznych do belek
Automatyczna klasyfikacja przekrojów
Integracja parametrów z załączników krajowych dla następujących krajów:
- DIN EN 1999-1-1/NA:2010-12 (Niemcy)
- NBN EN 1999-1-1/ANB:2011-03 (Belgia)
- DK EN 1999-1-1/NA:2013-05 (Dania)
- SFS EN 1999-1-1/NA:2016-12 (Finlandia)
- ELOT EN 1999-1-1/NA:2010-11 (Grecja)
- IS EN 1999-1-1/NA:2010-03 (Irlandia)
- UNI EN 1999-1-1/NA:2011-02 (Włochy)
- LST EN 1999-1-1/NA:2011-09 (Litwa)
- UNI EN 1999-1-1/NA:2011-02 (Włochy)
- NEN EN 1999-1-1/NB:2011-12 (Holandia)
- PN EN 1999-1-1/NA:2011-01 (Polska)
- SS EN 1999-1-1/NA:2011-04 (Szwecja)
- STN EN 1999-1-1/NA:2010-01 (Słowacja)
- BS EN 1999-1-1/NA:2009 (Wielka Brytania)
- STN EN 1999-1-1/NA:2009-02 (Słowacja)
- CYS EN 1999-1-1/NA:2009-07 (Cypr)
Obliczenia w stanie granicznym użytkowalności dla charakterystycznej, częstej lub quasi-stałej sytuacji obliczeniowej
Uwzględnienie spoin poprzecznych
Różnorodność dostępnych przekrojów; na przykład dwuteowniki, ceowniki, prostokątne profile zamknięte, przekroje kwadratowe, kątowniki o jednakowych i nierównych ramionach, stal płaska, pręty okrągłe
Przejrzyście ułożone tabele wyników
Automatyczna optymalizacja przekrojów
Szczegółowe dokumentowanie wyników z odniesieniem do równań obliczeniowych używanych i opisanych w normie
Opcje filtrowania i sortowania wyników, w tym listy wyników według prętów, przekrojów i miejsc x lub przypadków obciążeń, kombinacji obciążeń i kombinacji wyników
Tabela wyników dla smukłości prętów i głównych sił wewnętrznych
Wykaz części z parametrami masy i masy
Pełna integracja z programem RFEM/RSTAB
Jednostki metryczne i anglosaskie

Praca z modułem RF-/ALUMINIUM

Dane dotyczące materiału, obciążeń i kombinacji obciążeń określone w programie RFEM/RSTAB muszą być zgodne z założeniami obliczeniowymi Eurokodu. Biblioteka materiałów programu RFEM/RSTAB zawiera już odpowiednie materiały. Ponadto RFEM/RSTAB umożliwia automatyczne tworzenie kombinacji obciążeń i wyników zgodnie z Eurokodem. Możliwe jest również ręczne tworzenie kombinacji.

W module dodatkowym RF-/ALUMINIUM należy najpierw wybrać, które pręty i zbiory prętów mają zostać obliczone, a także przypadki obciążeń, kombinacje obciążeń i kombinacje wyników. W dalszych krokach można dostosować wstępnie zdefiniowane ustawienia dla bocznych podpór pośrednich i długości efektywnych.

W przypadku stosowania prętów ciągłych można zdefiniować indywidualne warunki podparcia i mimośrody dla każdego węzła pośredniego poszczególnych prętów. Specjalne narzędzie MES określa obciążenia krytyczne i momenty wymagane do analizy stateczności.

RF-/Aluminium | Wyniki

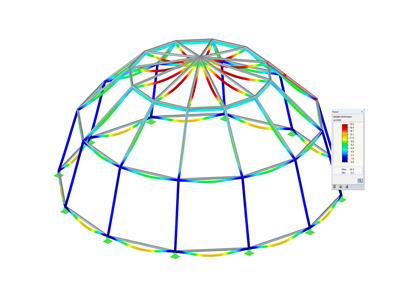

W pierwszym oknie wyników wyświetlane są maksymalne stopnie wykorzystania wraz z odpowiednimi obliczeniami dla każdego obliczanego przypadku obciążenia i kombinacji.

W pozostałych oknach wyświetlane są wszystkie wyniki szczegółowe uporządkowane według określonych tematów. Wzdłuż prętów można wyświetlić wszystkie wyniki pośrednie dla każdego położenia. W ten sposób można łatwo prześledzić, jak w module zostały przeprowadzone poszczególne obliczenia.

Pełne dane modułu stanowią część protokołu wydruku programu RFEM/RSTAB. Użytkownik może dostosować zawartość protokołu i żądany zakres wyników dla poszczególnych warunków projektowych.
