RFEM 5 | RF-PIPING: Modelowanie rurociągów

Moduł dodatkowy dla RFEM 5

}

W czym mogę pomóc?

Czy masz jakieś pytania dotyczące produktów firmy Dlubal lub potrzebujesz pomocy w wyborze odpowiedniego dla Twojego projektu?

Jestem tutaj, aby pomóc. Łatwo możesz się ze mną skontaktować za pomocą dostępnych poniżej opcji kontaktowych.

Czekam na Twoją wiadomość!

mgr inż. Aleksandra Kociołek

Prezes Dlubal Software sp. z o.o. & Dyrektor ds. sprzedaży i marketingu

+48 884 794 700

[email protected] Zadaj indywidualne pytanie

Cennik

Moduł dodatkowy dla RFEM 5
RF-PIPING

Moduł RF-PIPING jest rozszerzeniem interfejsu użytkownika programu RFEM 5 i umożliwia modelowanie oraz obciążanie rurociągów zgodnie z normami.

Umożliwia definiowanie komponentów rurociągów (zawory, armatura, kołnierze, trójniki, kompensatory, dylatacje itp.) i tym samym na uwzględnienie ich w w obliczeniach. Integracja z RFEM zapewnia interakcję między konstrukcją wsporczą a rurociągiem. Dzięki tej interakcji i uwzględnieniu elastyczności konstrukcji nośnej w systemie rurociągów, możliwe jest przeprowadzenie realistycznej analizy.

Moduł jest podstawą do obliczeń rurociągów w module dodatkowym RF-PIPING Design.

Moduł dodatkowy RF-PIPING Design dla RFEM | Wymiarowanie rurociągu

Funkcje

Graficzne wprowadzanie przewodów i elementów rurowych
Wizualizacja rurociągów i elementów rurowych w grafice RFEM
Kompleksowa biblioteka materiałów i przekrojów dla rurociągów
Kompleksowa biblioteka dla kołnierzy, reduktorów, trójników i kompensatorów
Rozpatrzenie konstrukcji rurowej (izolacja, wykładziny, cyna-płytowa)
Automatyczne obliczanie współczynnika intensywności naprężeń i współczynników elastyczności
Określanie kategorii działania rurociągów dla przypadków obciążenia
Opcjonalnie automatyczna kombinacja przypadków obciążenia
Uwzględnienie właściwości materiału (moduł sprężystości, współczynnik rozszerzalności cieplnej) w temperaturze roboczej (ustawienie domyślne) lub w temperaturze odniesienia (montaż) materiału
Uwzględnienie odkształcenia i odkształcenia parcia (efekt Bourdona)

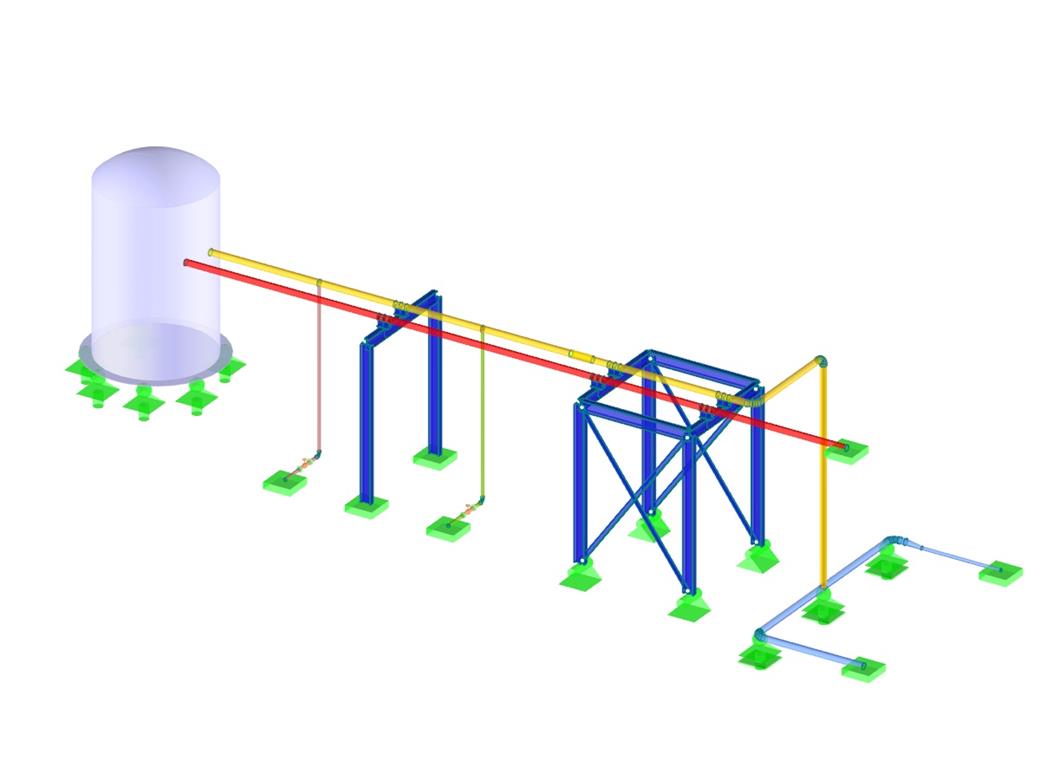

Współdziałanie między konstrukcją wsporczą a rurociągiem

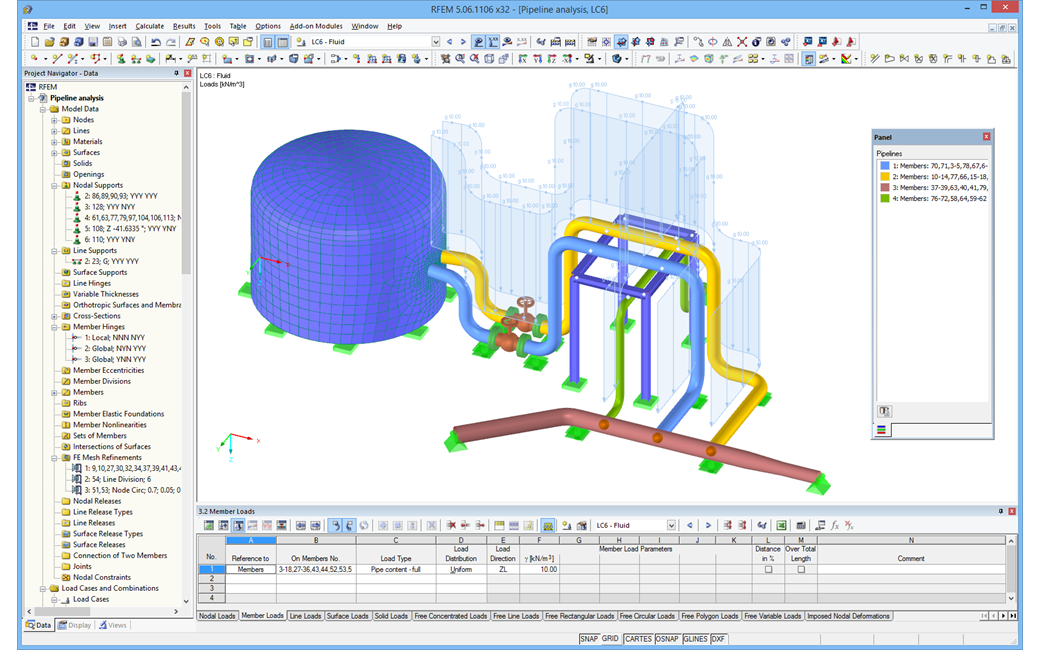

Graficzna reprezentacja obciążenia rurociągów w RFEM

Praca z RF-PIPING

Po aktywacji modułu dodatkowego RF‑PIPING, mamy do dyspozycji nowy pasek narzędzi w RFEM, a także nawigator projektu wraz z tabelami. System rurociągów jest teraz modelowany w taki sam sposób, jak pręty. Kolana rurowe są definiowane jednocześnie przez styczne (proste odcinki rury) i promień. W ten sposób łatwo możemy zmienić parametry gięcia.

Istnieje możliwość późniejszego przedłużania rurociągów, dzięki definiowaniu specjalnych komponentów (kompensatorów, zaworów etc.). Jest to łatwiejsze dzięki wbudowanym bibliotekom komponentów konstrukcyjnych.

Ciągłe odcinki rur są definiowane jako zestawy rurociągów.
Dla obciążeń rurociągów, obciążenia prętów przypisane są do poszczególnych przypadków obciążeń. Kombinacja obciążeń zawiera kombinację obciążeń i wyników rurociągów.
Po zakończeniu obliczeń odkształcenia, siły wewnętrzne prętów i siły podporowe można wyświetlić graficznie lub w tabelach.

Następnie w RF-PIPING Design może być wykonana analiza naprężeń rur według normy. Wystarczy tylko wybrać odpowiednie zestawy rurociągów i sytuacje obciążenia.
