Přídavný modul pro RFEM 5
RF-PIPING

Modul RF-PIPING je rozšířením uživatelského prostředí programu RFEM 5 a umožňuje modelování potrubí a jeho zatěžování podle norem.

Definovat zde lze armatury (ventily, redukce, příruby, T-kusy, kompenzátory atd.) a uvažovat jejich vliv ve výpočtu. Integrace v programu RFEM umožňuje interakci mezi nosnou konstrukcí a potrubím. Tato integrace a zohlednění poddajnosti nosné konstrukce potrubních systémů tak umožňuje velmi realistickou analýzu.

Modul tvoří základ pro posouzení potrubí v přídavném modulu RF-PIPING Design.

Přídavný modul RF-PIPING Design programu RFEM | Posouzení potrubí

Základní funkce

Grafické zadání potrubí a potrubních prvků
Názorné zobrazení potrubních větví a prvků v grafickém okně programu RFEM
Obsáhlé databáze potrubních průřezů a materiálů
Obsáhlé databáze přírub, redukcí T‑kusů a kompenzátorů
Uvažování konstrukce potrubí (izolace, vyložení, oplechování)
Automatický výpočet součinitele koncentrace napětí (SIF) a součinitele pružnosti
Kategorie účinků pro zatěžovací stavy specifické pro potrubí
Volitelné automatické generování kombinací zatěžovacích stavů
Zohlednění vlastností materiálu (modul pružnosti, součinitel teplotní roztažnosti) buď při provozní teplotě (výchozí nastavení) nebo při referenční (montážní) teplotě materiálu
Zohlednění přetvoření a vztlaku (Bourdonův jev)
Interakce mezi podpůrnou konstrukcí a potrubními větvemi

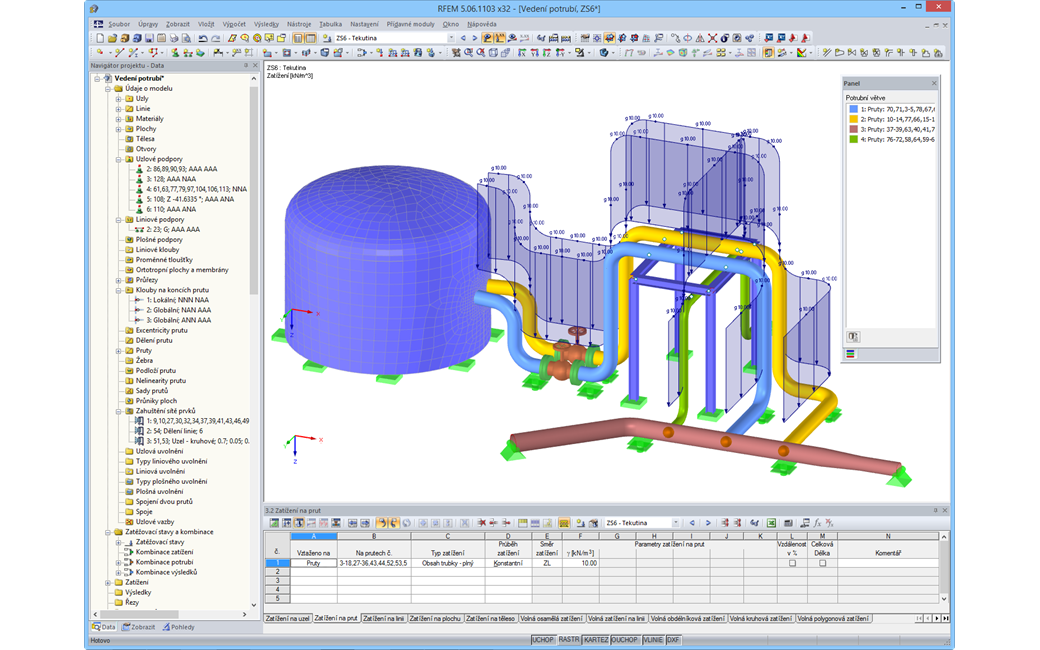

Zobrazení potrubí se zatížením v programu RFEM

Práce s modulem RF-PIPING

Po aktivování přídavného modulu RF‑PIPING se v programu RFEM objeví nový panel nástrojů a navigátor a tabulky se rozšíří. Potrubní systém je nyní modelován stejným způsobem jako pruty. Ohyby trubek jsou definovány současně tečnami (přímými trubkovými průřezy) a poloměrem. Tak je následně jednoduché měnit parametry ohybů.

Potrubí lze dále rozšířit definováním speciálních komponent (kompenzátory, ventily, atd.). Definici usnadňují zabudované databáze konstrukčních prvků.

Navazující úseky potrubí se definují jako sady potrubních větví.
Pro zatížení potrubí se přiřazují zatížení na prut do příslušných zatěžovacích stavů. Kombinace zatížení jsou zahrnuty v kombinacích zatížení pro potrubí a kombinacích výsledků.
Po výpočtu lze deformace, vnitřní síly prutů a podporové síly zobrazit graficky nebo v tabulkách.

Analýzu napětí v potrubí podle norem je možné provést v přídavném modulu RF‑PIPING Design. Je pouze třeba vybrat příslušné potrubní větve a zatěžovací situace.
