Generowanie obciążeń wiatrem w oparciu o CFD dla konstrukcji o dowolnym kształcie
RWIND 3 służy do określania obciążeń wiatrem dla budowli. Oprócz modelu 3D potrzebuje jedynie opisu obciążenia wiatrem. Program automatycznie ustawia wszystkie inne parametry symulacji przepływu, dzięki czemu analiza odbywa się za naciśnięciem przycisku.
Program RWIND 3 jest programem samodzielnym, ale może również współpracować z programami RFEM i RSTAB do analizy statyczno-wytrzymałościowej.
Typowy przepływ pracy polega na tym, że model jest tworzony w RFEM lub RSTAB, a następnie w RWIND przeprowadzana jest analiza wiatru za pomocą cyfrowego tunelu aerodynamicznego. RWIND może opcjonalnie działać tylko w tle. Następnie, obciążenia wiatrem wyznaczone w RWIND są przekazywane do RFEM i RSTAB.
RWIND nadaje się nie tylko dla budynków wysokopowierzchniowych, ale także dla wszystkich (nawet złożonych) konstrukcji.
Wideo: Obliczanie obciążeń wiatrem za pomocą symulacji CFD

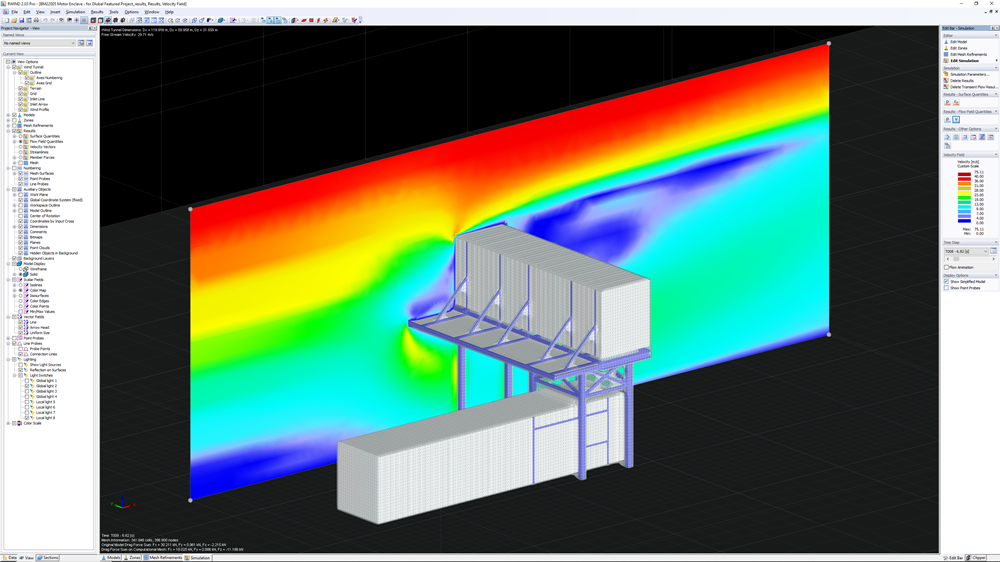

Konstrukcja kontenera w cyfrowym tunelu aerodynamicznym w RWIND | © Modular Structural Consultants LLC
Obliczanie obciążeń wiatrem za pomocą symulacji CFD
Obliczanie obciążeń wiatrem za pomocą symulacji CFD
Wideo: Obliczanie obciążeń wiatrem za pomocą symulacji CFD
Główne funkcje programu RWIND 3
Przykłady zastosowania RWIND 3
Graficzny obszar roboczy
Graficzny obszar roboczy stanowi główną część graficznego interfejsu użytkownika. Można w tym obszarze utworzyć model, przyłożyć obciążenia i sprawdzić wyniki. Klikając lub obracając sześcian (przytrzymując lewy przycisk myszy i przesuwając kursor), można sterować widokiem. Alternatywnie można dostosować widok za pomocą funkcji myszy.
Nawigator
Nawigator zarządza danymi plików w strukturze drzewa. Na dole znajdują się trzy zakładki (po obliczeniach cztery). Korzystaj z nich, aby przełączać się między zakładkami, które kontrolują Dane, Wyświetlanie, Widoki i Wyniki.
Edytuj pręt - Symulacja
Pasek narzędzi - Symulacja prowadzi użytkownika przez ustawienia symulacji, włącznie z podstawowymi ustawieniami poszczególnych wyników symulacji. W oknie tym znajduje się pole wyników, odniesienie do dalszych zmian w modelu oraz komponenty do edycji wyników.
Parametry symulacji
Okna dialogowe Parametry symulacji prowadzą użytkownika przez ustawienia symulacji wiatru, na przykład: Ustawienie zachowania dla przepływu przejściowego lub profilu wiatru.
Intuicyjny interfejs użytkownika
Podobnie jak w programach RFEM i RSTAB, interfejs użytkownika RWIND oparty jest na koncepcji CAD. Nawigator z oknem edycji zapewnia łatwą nawigację i kontrolę nad symulacjami. W nawigatorze znajdują się funkcje wymagane do sterowania wyświetlaniem modelu, w tym wyświetlaniem wyników. W oknie edycji można kontrolować wyniki symulacji, definiować ich właściwości oraz uruchamiać pojedyncze symulacje, takie jak animacja przepływu, ciśnienia lub prędkości wiatru.
Ponadto RWIND zapewnia intuicyjny interfejs użytkownika, dzięki czemu użytkownicy mogą łatwo kontrolować i dostosowywać symulacje. Firma Dlubal Software stale pracuje nad aktualizacjami i ulepszeniami istniejących funkcji. Niektóre pomocne funkcje RWIND to:
RFEM 6 / RSTAB 9
Aby modelować bryły w programie RWIND, w programie RFEM dostępna jest specjalna aplikacja. W aplikacji można definiować analizowane kierunki wiatru poprzez położenia kątowe względem pionowej osi modelu.
RWIND 3
Program RWIND wykorzystuje numeryczny model CFD (Computational Fluid Dynamics) do symulacji przepływu wiatru wokół obiektów przy użyciu cyfrowego tunelu aerodynamicznego.
RWIND 3 Basic
RWIND 3 Pro
Obliczenia przepływu stacjonarnego
Obliczanie przepływu przejściowego
Model stacjonarnych turbulencji: RAS k-ε, k-ω

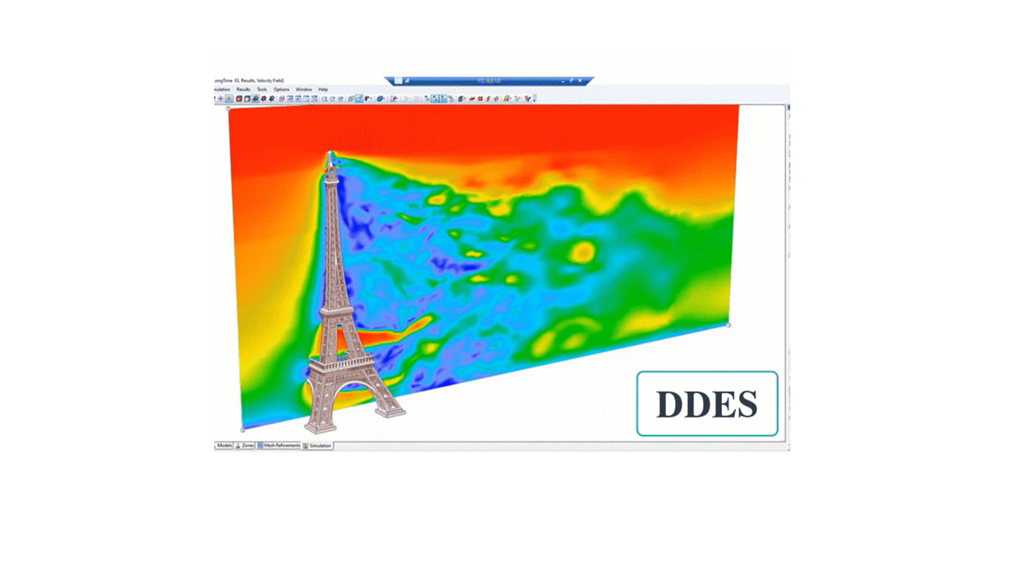

Model przejściowych turbulencji przepływu: Spalart-Allmaras DDES
Trajektorie przepływających cząstek w przepływie niestacjonarnym
Przepuszczalność, powierzchnie przepuszczalne
Program RWIND 2 Pro umożliwia zastosowanie przepuszczalności dla powierzchni. Wystarczy zdefiniować współczynnik Darcy'ego D, współczynnik bezwładności I oraz długość medium porowatego w kierunku przepływu L, aby zdefiniować warunek brzegowy ciśnienia między przednią i tylną stroną strefy porowatej. To ustawienie umożliwia przepływ przez tę strefę z dwuczęściowym wyświetleniem wyników po obu stronach obszaru strefy.
Typ obiektu chmury punktów
Edytor modelu (Tworzenie modelu, Naprawa modelu, ...)
Edytuj funkcje obiektów
Edytor terenu
Obiekty pomocnicze
Dane do weryfikacji w próbkach
Sklep internetowy
Skonfiguruj swój indywidualny pakiet programów i sprawdź ceny online!
Oblicz swoją cenę
Całkowita kwota netto 3 300,00 USD
