Zeitdiagramm

Zeitdiagramme finden ihren Einsatz in der dynamischen Analyse. Mit einem Zeitdiagramm lässt sich die Erregung des Modells durch eine Last in Abhängigkeit von der Zeit definieren.

Zunächst ist ein Lastfall des Analysetyps "Zeitverlaufsanalyse | Zeitdiagramm" anzulegen. Anschließend können die Knoten-, Stab- oder Flächenlasten definiert werden. In einem Zeitdiagramm werden dann der Zeitpunkt der Belastung und die Größe der endgültigen Belastung festgelegt, die mit dem Multiplikator k gesteuert werden kann.

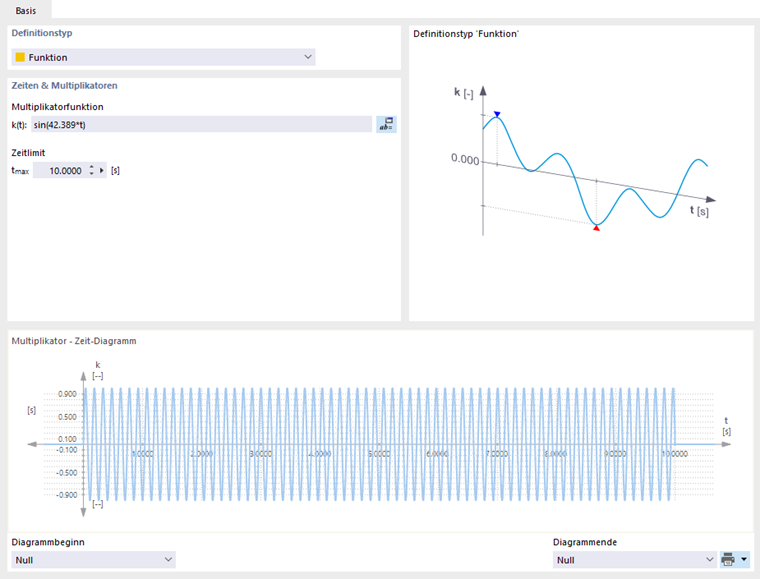

Zur Definition eines Zeitdiagramms stehen zwei Möglichkeiten zur Auswahl:

  • Benutzerdefiniert
  • Funktion

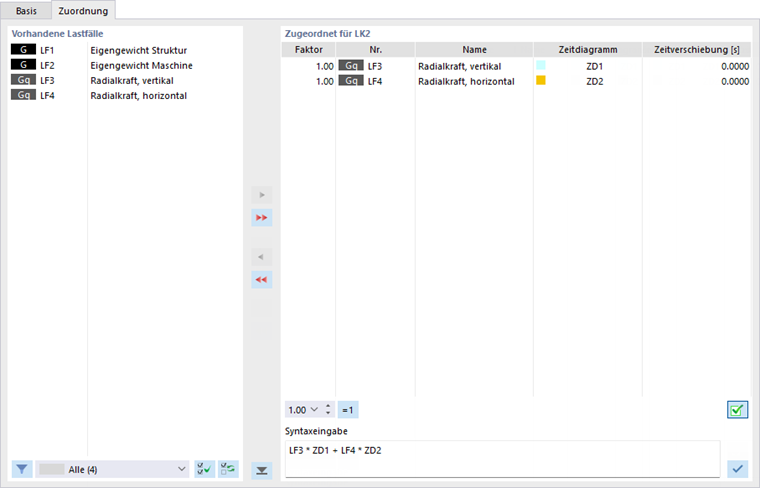

Es können auch Lastkombinationen mit dem Analysetyp "Zeitverlaufsanalyse | Zeitdiagramm" erstellt und Lastfälle mit Zeitdiagrammen zugewiesen werden.

Weitere Informationen zu den verschiedenen Typen der Zeitdiagramme bietet das Handbuch zum Add-On Zeitverlaufsverfahren der dynamischen Analyse.


Links
Referenzen
  1. Handbuch RF-DYNAM Pro. Tiefenbach: Dlubal Software, Januar 2020.
