Un carico a poligono libero agisce come un carico superficiale costante o linearmente variabile su un'area di superficie poligonalmente delimitata e definibile liberamente.
Applicazione in RFEM

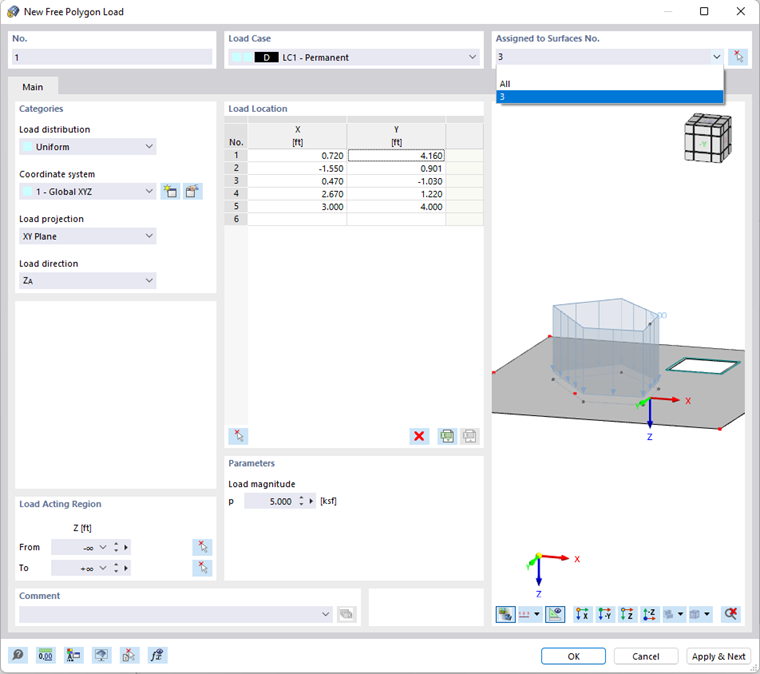

I carichi a poligono liberi possono essere inseriti e definiti in RFEM tramite "Inserisci" → "Carichi" → "Carichi a poligono liberi" → "Finestra di dialogo" o tramite tabella.
Nella lista "Caso di carico" deve essere selezionato il caso di carico a cui il carico a poligono deve essere assegnato.
Nella sezione "Assegnato a superfici" è possibile controllare l'ambito di applicazione del carico. Nella lista sono disponibili diverse opzioni:
- "Vuoto": Il carico non agisce su alcuna superficie.
- "Tutti": Il carico è applicato a tutte le superfici che vengono intersecate perpendicolarmente al piano di proiezione dai punti di carico.
- "Numero": Il carico agisce solo sulle superfici con i numeri indicati.
Nella lista 'Distribuzione del carico' sono disponibili le seguenti opzioni:
- Costante: Il carico a poligono agisce con un'intensità costante.
- Lineare: Il carico presenta un'intensità linearmente variabile.
- Lineare in X / Y / Z: Il carico presenta un'intensità linearmente variabile nella direzione di un asse globale.
Nella sezione "Parametri" devono essere specificate le intensità del carico a poligono. Per un carico variabile linearmente, devono essere inseriti due valori di carico, mentre per un carico variabile linearmente in X / Y / Z devono essere inseriti tre valori di carico con i relativi numeri di punto del carico a poligono.
Nella sezione "Punto di carico" è possibile definire le coordinate dei vertici del carico in modo tabellare.
