Rovina ořezu

Rovina clippingu je rovina řezu, kterou lze libovolně umístit do modelu. Tímto způsobem lze například zobrazit výsledky uvnitř tělesa.

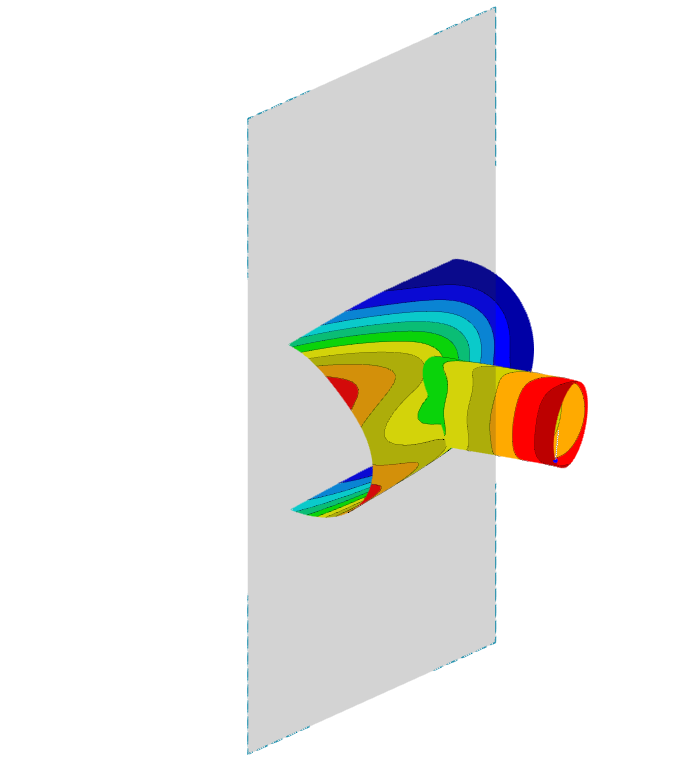

Clippingebene durch einen Rohranschluss

Rovina clippingu je zachycena rámem, přičemž oblast před tímto rámem, resp. za ním, je v zobrazení skryta. Aktivní stranu roviny clippingu lze přepnout pomocí zaškrtávacího políčka "Obrátit rovinu clippingu".

Použití v programu

Obecně lze rovinu clippingu zapínat a vypínat v kontextové nabídce navigátoru. Pro definování roviny clippingu jsou v programu k dispozici různé možnosti:

Výběr typu zadání

• Posun XZY: Rovina je definována rovnoběžně s globální rovinou v určité vzdálenosti od počátku.
• 3 body: Rovina je definována třemi body.
• 2 body a úhel: Rovina je definována dvěma body a úhlem otočení.
• Bod a úhel: Rovina je definována svým středem a třemi úhly otočení kolem globálních os.
