Coupes de résultats

Les coupes de résultats peuvent être créées sous forme de plans définis par l'utilisateur coupant à travers le modèle.

Pour un meilleur affichage, les résultats de surface et de barre peuvent être désactivés à l'aide des boutons et (1). Cliquez ensuite sur le bouton pour définir les paramètres d'une nouvelle coupe de résultats (2).

04 Bouton « Nouvelle coupe de résultats »

Dans la boîte de dialogue « Nouvelle coupe de résultats », le type de coupe « 2 points et vecteur » est prédéfini en plus de la direction de projection « Global en Z ». Un plan de coupe vertical est alors créé.

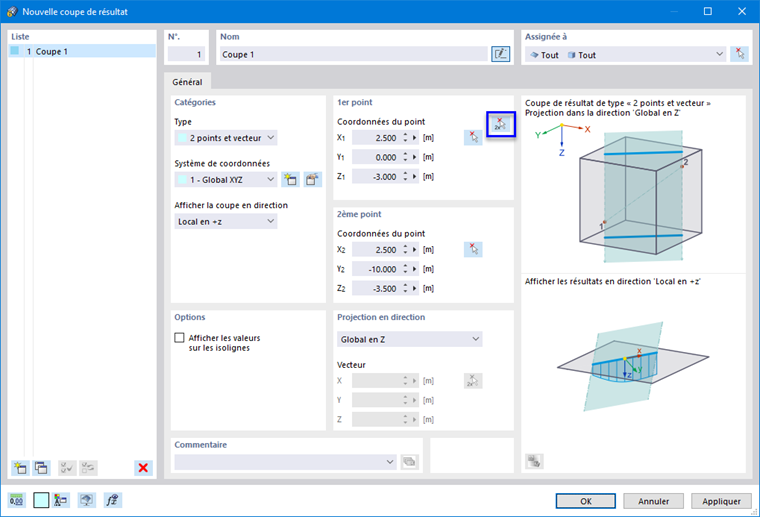

05 Boîte de dialogue « Nouvelle coupe de résultats »

Pour définir graphiquement les deux points du plan, cliquez sur le bouton dans la zone « 1er point ». La boîte de dialogue « Attribution » s'ouvre alors.

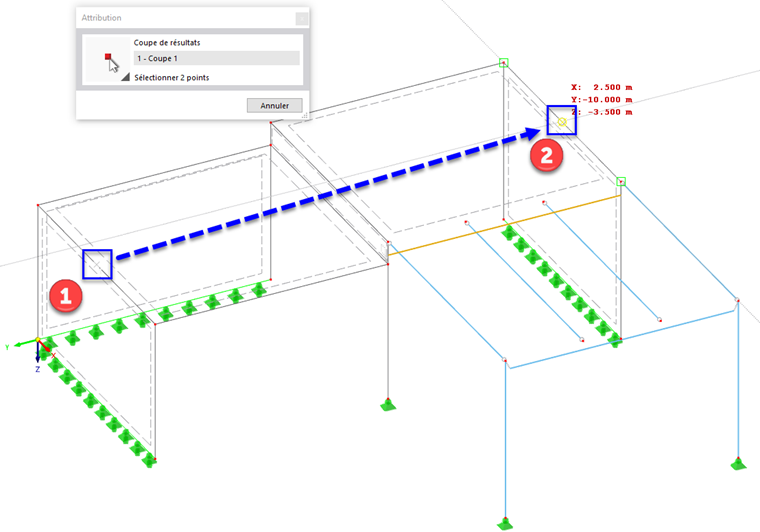

07 Sélection de deux points du plan de coupe

Cliquez au centre de la ligne de contour gauche de la dalle inférieure [X : 2.5 m / Y : 0 m / Z : -3 m]. Veuillez noter le symbole sur la ligne : il apparaît lorsque vous déplacez le pointeur sur la ligne pour la réajuster sur son centre. Cliquez ensuite sur la ligne de contour droite de la dalle supérieure [X : 2.5 m / Y : -10 m / Z : -3.5 m].

Dès que le deuxième point est défini, revenez à la boîte de dialogue « Nouvelle coupe de résultats ». Cliquez sur OK pour appliquer la coupe de résultat.

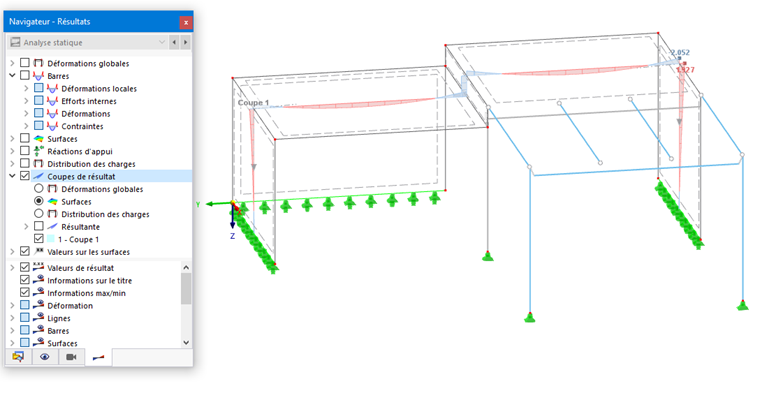

09 Coupe de résultats affichant les contraintes sur les surfaces

La coupe de résultats inclut les résultats de toutes les surfaces coupées par le plan de coupe. Par exemple, si vous souhaitez afficher uniquement les résultats des deux dalles, vous pouvez modifier la coupe de résultats en double-cliquant sur la ligne en pointillés du symbole de coupe. (Si une sélection graphique est difficile, utilisez le menu Modifier, pointez sur Objets spéciaux, Coupes de résultats et cliquez sur Boîte de dialogue....)

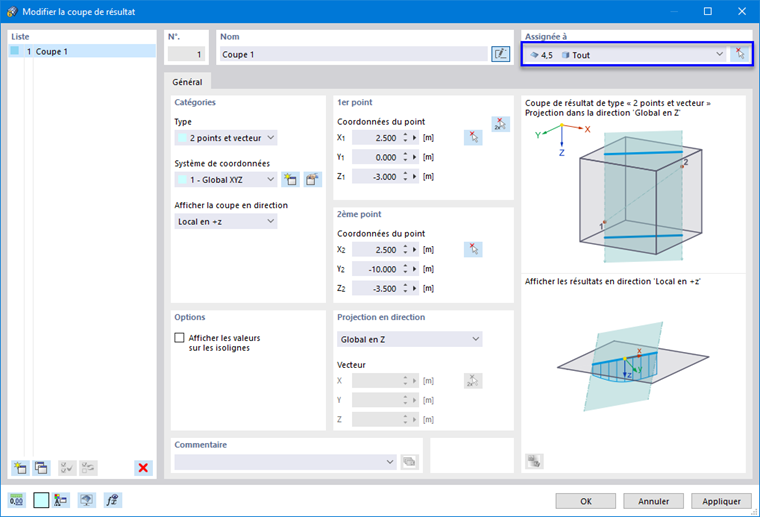

10 Sélection des dalles pour la coupe de résultats

Dans la section « Assigné à », cliquez sur le bouton pour sélectionner graphiquement les deux dalles. Remarque : cliquez sur les lignes en pointillés des surfaces n° 4 et 5. Cliquez sur OK pour fermer les deux boîtes de dialogue. Dans la coupe de résultat, seules les contraintes des deux dalles sont affichées.

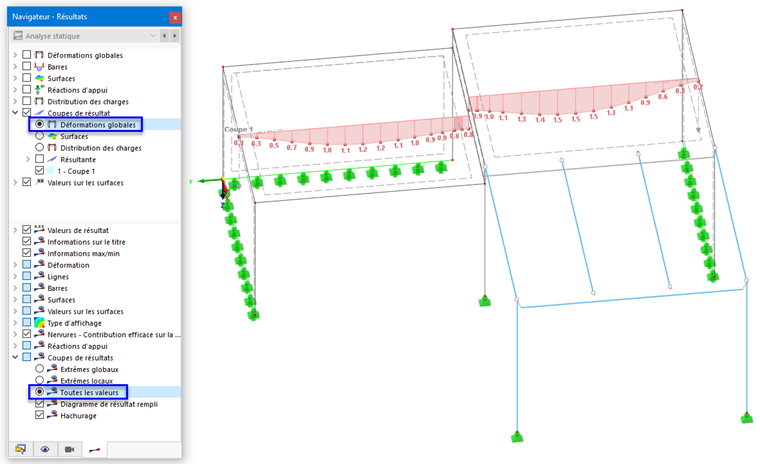

12 Coupe de résultats avec les déformations globales des dalles supérieure et inférieure

Pour afficher les valeurs des déformations le long de la coupe, sélectionnez l'option Déformations globales dans la catégorie « Coupes de résultats » du navigateur. Si vous définissez l'option Toutes les valeurs dans la partie inférieure du navigateur (catégorie « Coupes de résultats »), toutes les valeurs de maillage seront affichées le long du graphique.
