Výsledkové řezy

Výsledkové řezy lze vytvořit jako uživatelsky definované roviny, které protínají model.

Pro lepší přehlednost vypněte výsledky na plochách a prutech pomocí tlačítek a (1). Poté pomocí tlačítka definujte parametry nového výsledkového řezu (2).

04 Tlačítko 'Vytvořit nový výsledkový řez'

V dialogu 'Nový výsledkový řez' jsou přednastaveny možnosti Typ řezu '2 body a vektor' a Průmět ve směru 'Globálně v Z '. Vytvoří se svislá rovina řezu.

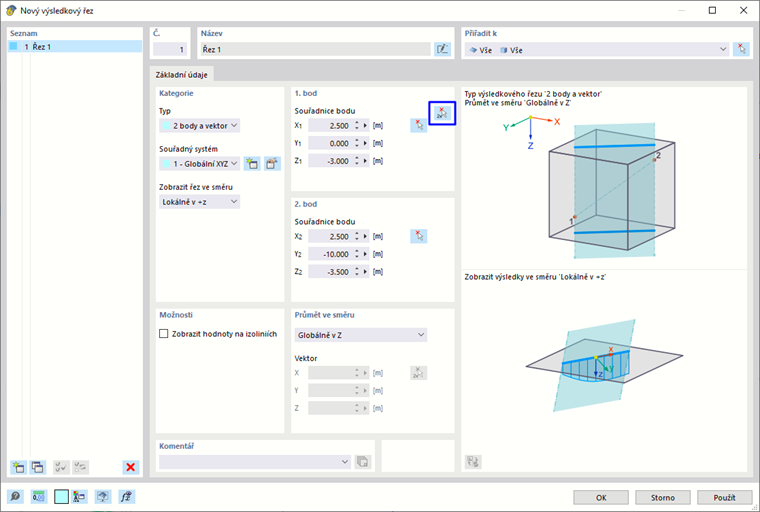

05 Dialog ' Nová sekce výsledků '

Chcete-li definovat body roviny graficky, klikněte v sekci '1. bod' na tlačítko . Otevře se dialog 'Přiřazení uzlu'.

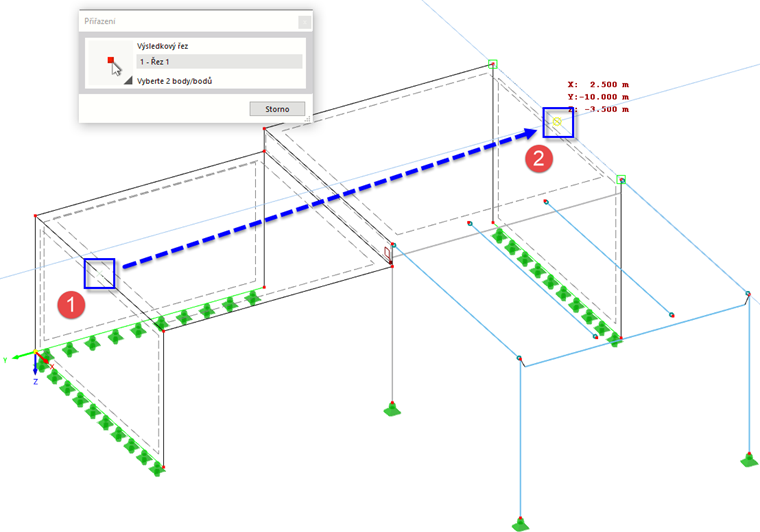

07 Výběr dvou bodů roviny řezu

Klikněte do středu levé hraniční linie dolní desky [X: 2,5 m / Y: 0 m / Z: -3 m]. Všimněte si symbolu na linii: objeví se, pokud kurzorem myši přejedete po linii, a můžete tak uchopit její střed. Poté klikněte na pravou hraniční linii horní desky [X: 2,5 m / Y: -10 m / Z: -3,5 m].

Jakmile zadáme druhý bod, vrátíme se do dialogu 'Nový výsledkový řez'. Kliknutím na OK výsledkový řez vytvoříme.

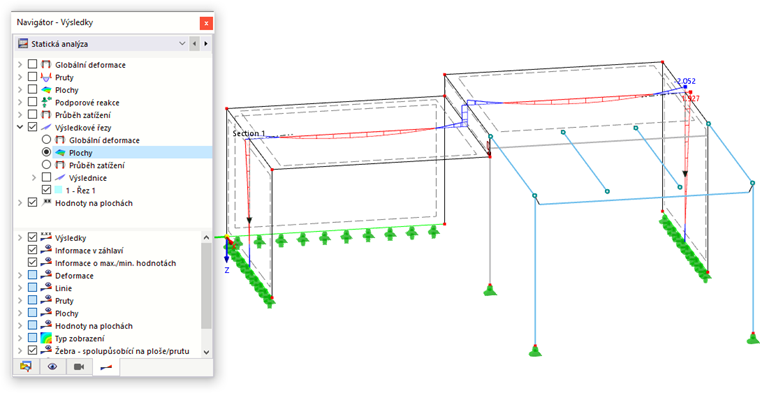

09 Výsledkový řez s napětími na plochách

Výsledkový řez obsahuje výsledky všech ploch protínaných rovinou řezu. Pokud chcete například zobrazit pouze výsledky dvou vodorovných desek, můžete změnit výsledkový řez dvojitým kliknutím na čerchovanou čáru symbolu řezu. (Pokud je grafický výběr obtížný, použijte nabídku Úpravy, přejděte na Speciální objekty, Výsledkové řezy a klikněte na Dialog....)

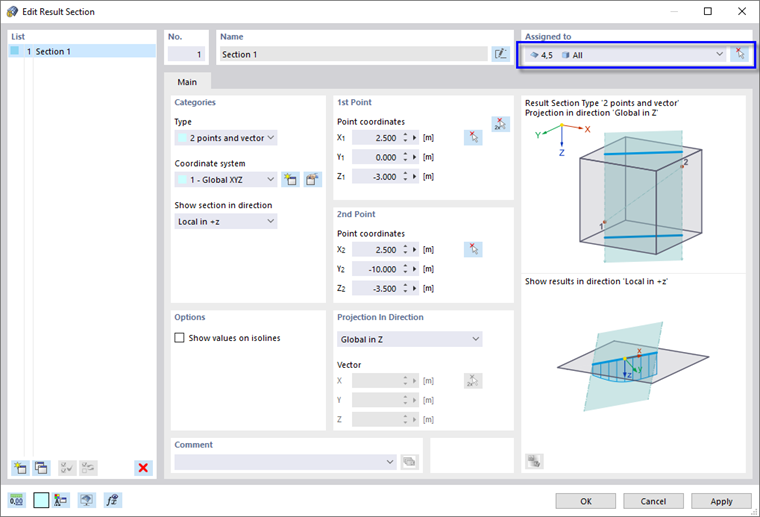

10 Výběr desek pro výsledkový řez

V sekci 'Přiřadit k' kliknutím na tlačítko vyberte obě desky graficky. Pokud klikneme na přerušované linie ploch nos. 4 a 5 . Kliknutím na OK zavřete oba dialogy. Výsledkový řez nyní zobrazuje napětí pouze pro tyto dvě desky.

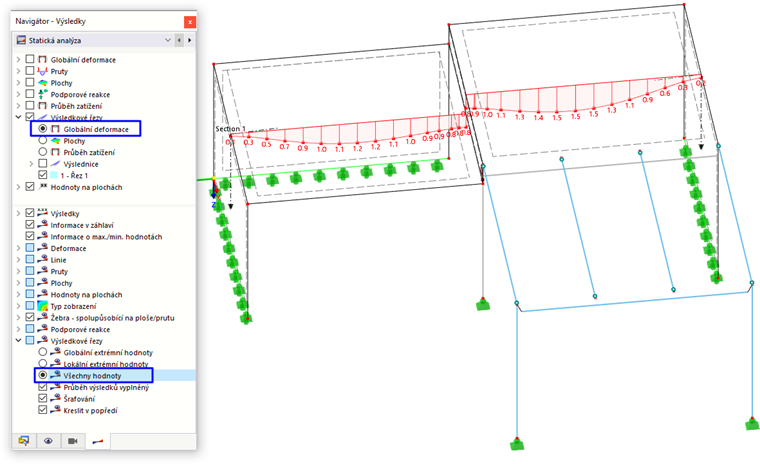

12 Výsledkový řez s globálními deformacemi horní a dolní desky

Chcete-li podél řezu zobrazit hodnoty deformací, vyberte v navigátoru v kategorii 'Výsledkové řezy' možnost Globální deformace. Pokud v dolní části navigátoru nastavíte volbu Všechny hodnoty (opět v kategorii 'Výsledkové řezy'), zobrazí se v grafu všechny hodnoty v bodech sítě.
