Przekroje wynikowe

Przekroje wynikowe można tworzyć jako zdefiniowane przez użytkownika płaszczyzny przecinające model.

Aby uzyskać lepszy widok, należy wyłączyć wyniki dla powierzchni i prętów za pomocą przycisków i na pasku narzędzi (1). Następnie należy kliknąć przycisk , aby zdefiniować parametry nowego przekroju wynikowego (2).

Przycisk „Nowa sekcja wyników”

W oknie dialogowym 'Nowy przekrój wynikowy' wstępnie zdefiniowano typ przekroju '2 punkty i wektor' oraz kierunek rzutowania 'Globalny w Z'. Zostanie utworzona pionowa płaszczyzna przecięcia.

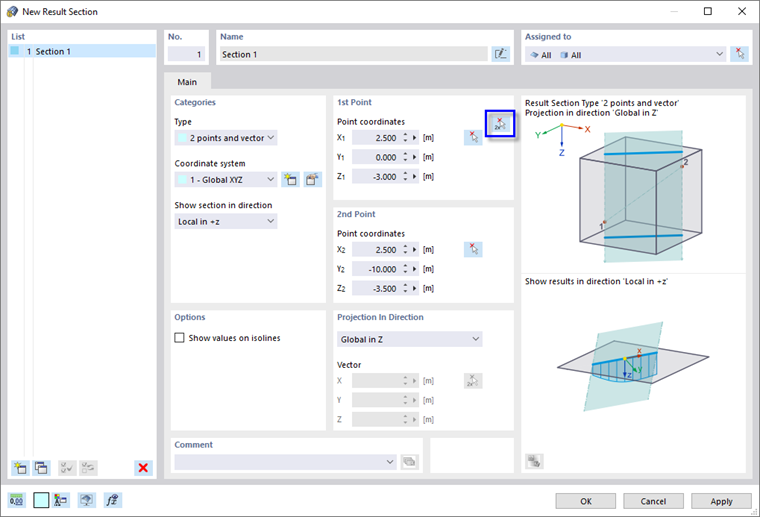

Okno dialogowe 'Nowa sekcja wyników'

Aby graficznie zdefiniować dwa punkty płaszczyzny, należy kliknąć przycisk w polu 'Pierwszy punkt'. Otworzy się okno dialogowe 'Przypisanie'.

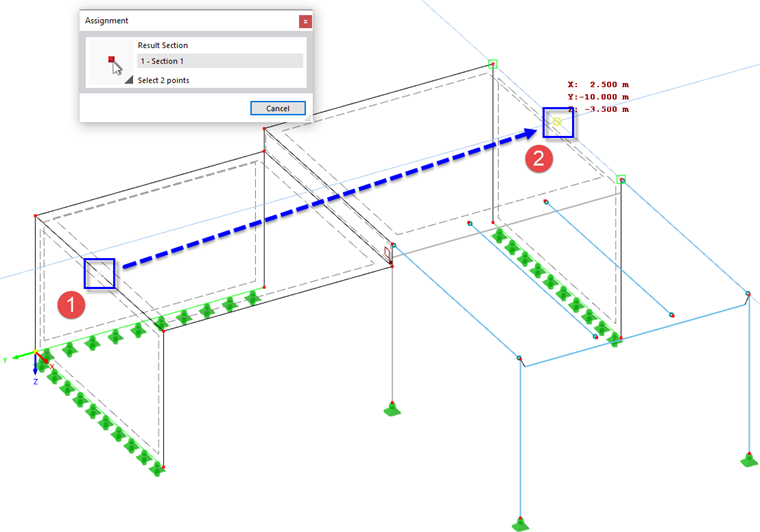

Wybór dwóch punktów płaszczyzny przekroju

Kliknij środek lewej linii granicznej dolnej płyty [X: 2,5 m/Y: 0 m/Z: -3 m]. Zwróć uwagę na symbol na linii: Pojawia się, gdy wskaźnik zostanie przesunięty nad linię, dzięki czemu można zatrzymać się na jej środku. Następnie kliknij prawą linię granicznej górnej płyty [X: 2,5 m/Y: -10 m/Z: -3,5 m].

Po zdefiniowaniu drugiego punktu następuje powrót do okna dialogowego 'Nowy przekrój wynikowy'. Kliknij OK, aby zastosować przekrój wynikowy.

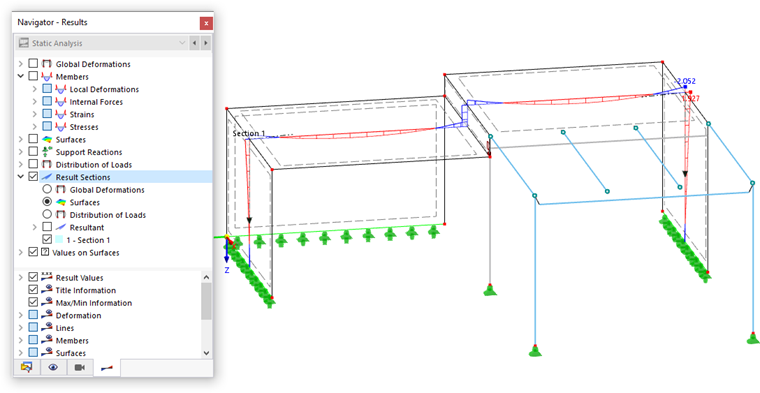

Przekrój wynikowy przedstawiający naprężenia na powierzchniach

Przekrój wynikowy zawiera wyniki dla wszystkich powierzchni przeciętych płaszczyzną przekroju. Na przykład, aby wyświetlić tylko wyniki dla dwóch płyt, należy zmodyfikować przekrój wynikowy, klikając dwukrotnie linię przerywaną symbolu przekroju. (Jeśli wybór graficzny jest utrudniony, należy skorzystać z menu Edytuj, wskazać Obiekty specjalne, Przekroje wynikowe i kliknij przycisk Okno dialogowe.)

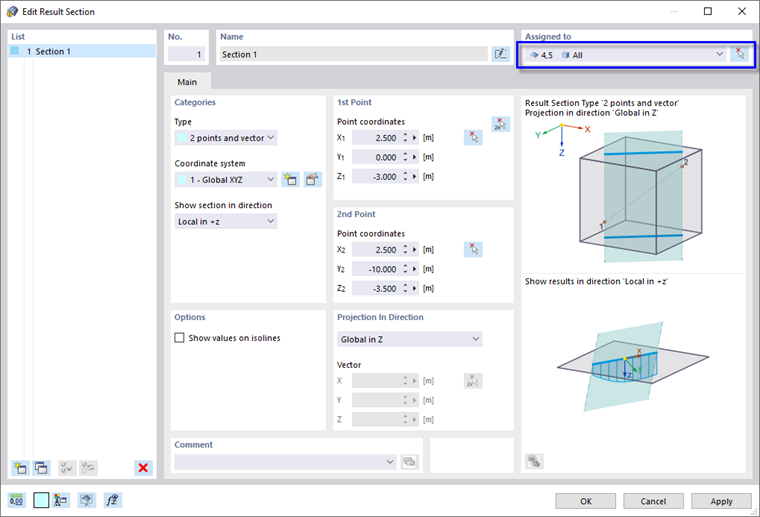

Wybór płyt dla przekroju wynikowego

W obszarze 'Przypisane do' kliknij przycisk , aby wybrać graficznie dwie płyty. Należy zauważyć, że należy kliknąć przerywane linie powierzchni nr. 4 i 5. Kliknij przycisk OK, aby zamknąć oba okna dialogowe. W przekroju wynikowym przedstawiane są teraz naprężenia tylko w dwóch płytach.

Przekrój wynikowy z globalnymi deformacjami płyt górnych i dolnych

Aby wyświetlić wartości odkształceń wzdłuż przekroju, należy wybrać opcję Odkształcenia globalne w kategorii 'Przekroje wynikowe' w nawigatorze. Po ustawieniu opcji Wszystkie wartości w dolnej części nawigatora (znowu kategoria 'Przekroje wyników') na wykresie zostaną wyświetlone wszystkie wartości siatki.
