Sezioni di risultati

Le sezioni risultanti possono essere create come piani definiti dall'utente e tagliano il modello.

Per una visualizzazione migliore, disattivare i risultati della superficie e dell'asta facendo clic sui pulsanti e sulla barra degli strumenti (1). Quindi, fare clic sul pulsante per definire i parametri di una nuova sezione di risultati (2).

04 Pulsante "Nuova sezione di risultato".

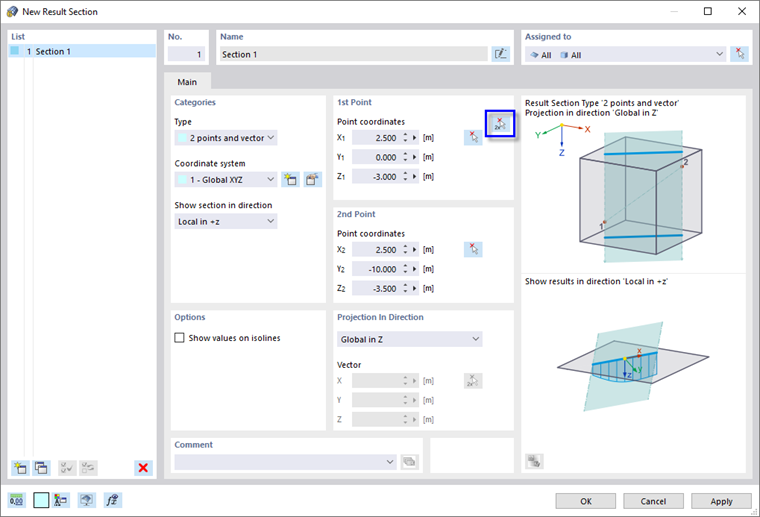

Nella finestra di dialogo 'Nuova sezione risultante', sono preimpostati il tipo di sezione '2 punti e vettore' e la direzione di proiezione 'Globale in Z'. Sarà creato un piano di taglio verticale.

05 Finestra di dialogo 'Nuova sezione risultante'

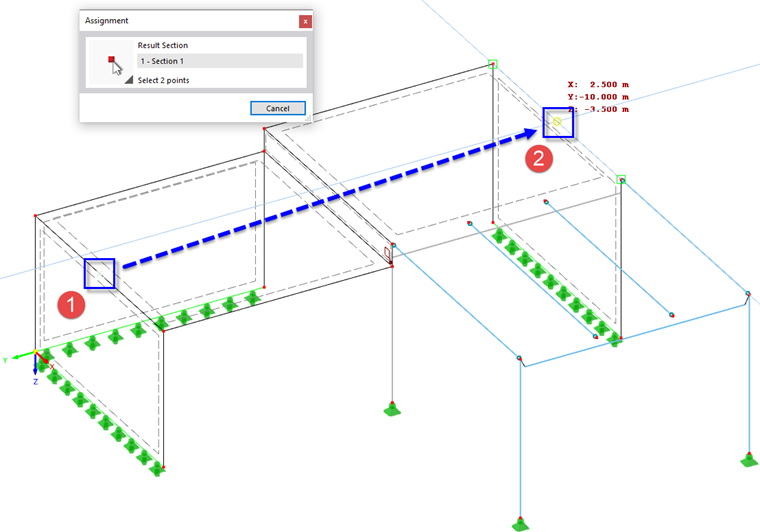

Per definire graficamente i due punti del piano, fare clic sul pulsante nell'area '1° punto'. Si apre la finestra di dialogo 'Assegnazione'.

07 Selezione di due punti del piano della sezione

Fare clic al centro della linea di contorno sinistra della soletta inferiore [X: 2,5 m/Y: 0 m/Z: -3 m]. Notare il simbolo sulla linea: Appare quando il puntatore viene spostato sulla linea in modo da poterlo agganciare al suo centro. Quindi fare clic sulla linea di contorno destra della soletta superiore [X: 2,5 m/Y: -10 m/Z: -3,5 m].

Non appena il secondo punto è definito, si torna alla finestra di dialogo 'Nuova sezione risultante'. Fai clic su OK per applicare la sezione dei risultati.

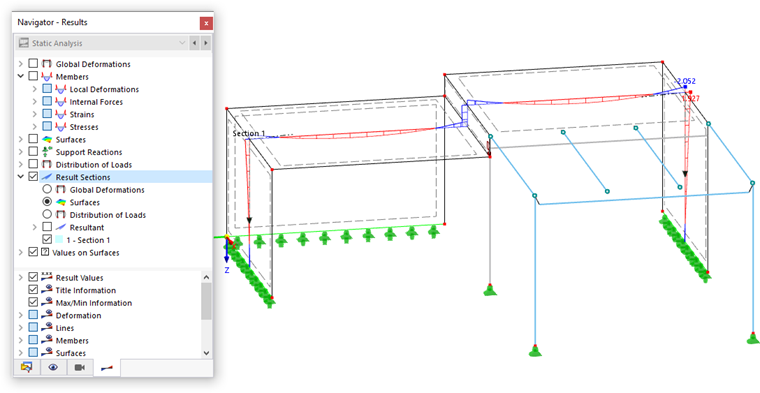

09 Sezione risultante che mostra le tensioni sulle superfici

La sezione dei risultati include i risultati di tutte le superfici che sono tagliate dal piano della sezione. Se si desidera visualizzare solo i risultati delle due solette, ad esempio, modificare la sezione dei risultati facendo doppio clic sulla linea tratteggiata del simbolo della sezione. (Se è difficile da selezionare graficamente, utilizzare il menu Modifica, puntare ad Oggetti speciali, Sezioni risultanti e fare clic su Finestra di dialogo.)

10 Selezione dei solai per la sezione risultante

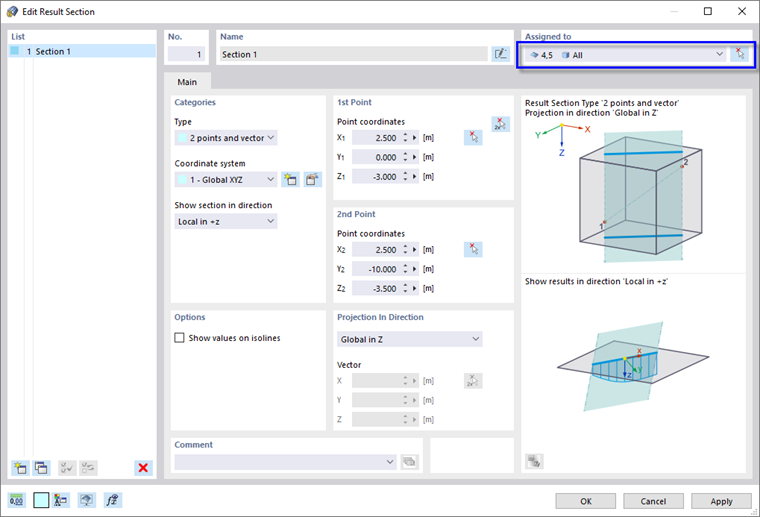

Nell'area 'Assegna a', fare clic sul pulsante per selezionare graficamente le due solette. Nota per fare clic sulle linee tratteggiate delle superfici nr. 4 e 5. Fare clic su OK per chiudere le due finestre di dialogo. La sezione dei risultati presenta ora le tensioni delle sole due solette.

12 Sezione risultante con gli spostamenti generalizzati delle solette superiori e inferiori

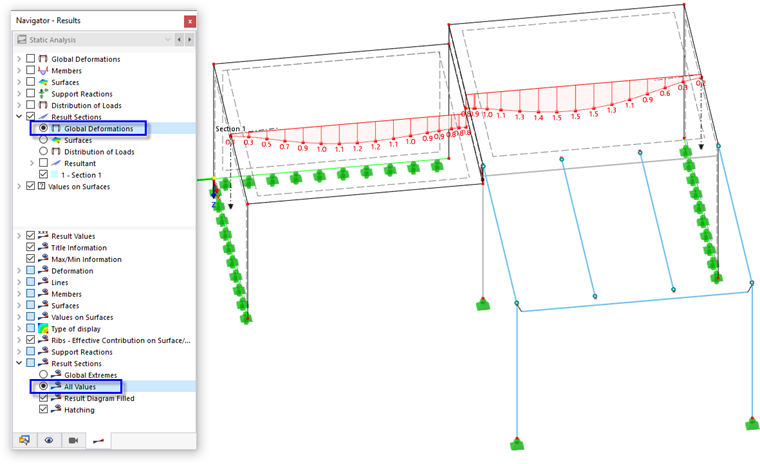

Per visualizzare i valori degli spostamenti generalizzati lungo la sezione, selezionare Deformazioni globali nella categoria 'Sezioni risultanti' del navigatore. Quando si imposta l'opzione Tutti i valori nell'area inferiore del navigatore (di nuovo categoria 'Sezioni risultanti'), tutti i valori della mesh saranno visualizzati lungo il grafico.
