Ergebnisschnitte

Ergebnisquerschnitte können als benutzerdefinierte Ebenen erzeugt werden, die das Modell durchschneiden.

Zur besseren Ansicht schalten Sie die Flächen- und Stabergebnisse über die Schaltflächen und in der Symbolleiste aus (1). Anschließend legen Sie über die Schaltfläche die Parameter eines neuen Ergebnisschnitts fest (2).

04 Schaltfläche 'Neuer Ergebnisschnitt'

Im Dialog 'Neuer Ergebnisschnitt' sind der Schnitttyp '2 Punkte und Vektor' und die Projektionsrichtung 'Global in Z' voreingestellt. Es wird eine vertikale Schnittebene erzeugt.

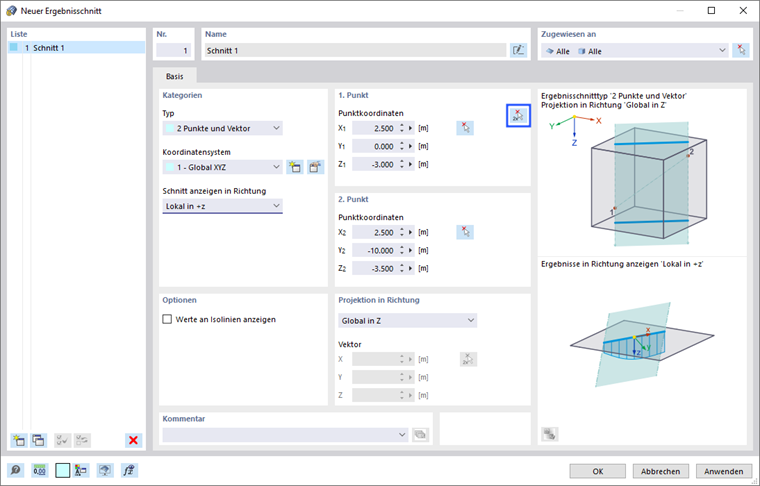

05 Dialog 'Neuer Ergebnisschnitt'

Um die beiden Punkte der Ebene grafisch zu definieren, klicken Sie im Dialogabschnitt '1. Punkt' auf die Schaltfläche . Der Dialog 'Zuordnung' wird geöffnet.

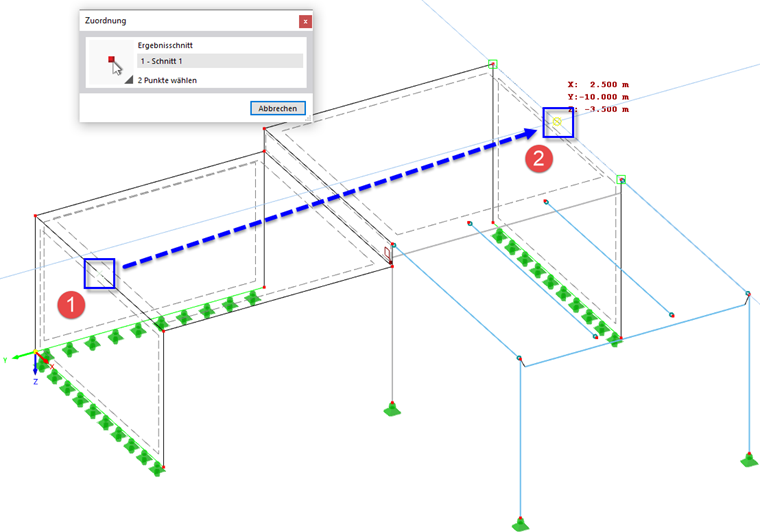

07 Zwei Punkte der Schnittebene auswählen

Klicken Sie in die Mitte der linken Begrenzungslinie der unteren Decke [X: 2.5 m / Y: 0 m / Z: -3 m]. Beachten Sie das Symbol an der Linie: Es erscheint, wenn der Mauszeiger über die Linie bewegt wird, sodass Sie deren Mittelpunkt fangen können. Klicken Sie dann auf die rechte Begrenzungslinie der oberen Decke [X: 2.5 m / Y: -10 m / Z: -3.5 m].

Sobald der zweite Punkt festgelegt ist, gelangen Sie in den Dialog 'Neuer Ergebnisschnitt' zurück. Klicken Sie auf OK, um den Ergebnisschnitt zu übernehmen.

09 Ergebnisschnitt mit Spannungen an Flächen

Der Ergebnisschnitt umfasst die Ergebnisse aller Flächen, die von der Schnittebene geschnitten werden. Wenn Sie z. B. nur die Ergebnisse der beiden Platten anzeigen möchten, ändern Sie den Ergebnisschnitt mit einem Doppelklick auf die Punkt-Strich-Linie des Schnittsymbols. (Falls die grafische Auswahl schwierig ist, gehen Sie über das Menü Bearbeiten, zeigen Sie anschließend auf Spezielle Objekte, Ergebnisschnitte, und klicken Sie auf Dialog.)

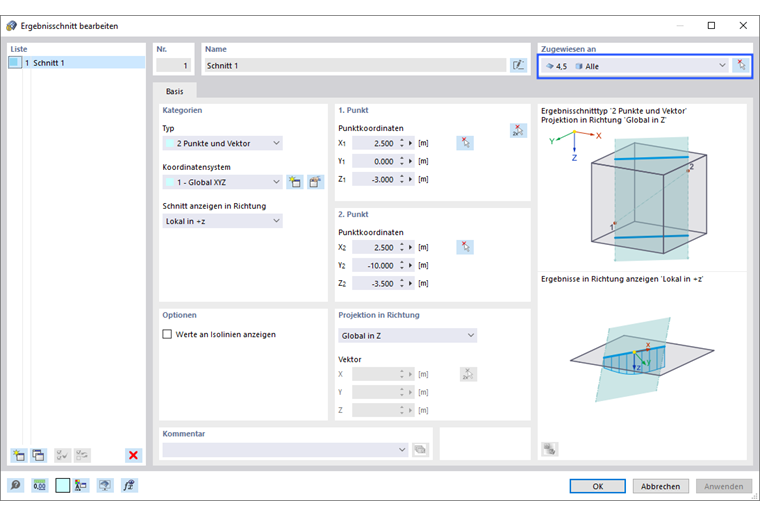

10 Platten für Ergebnisschnitt auswählen

Im Dialogabschnitt 'Zugewiesen an' klicken Sie auf die Schaltfläche , um die beiden Platten grafisch zu selektieren. Achten Sie darauf, dass die gestrichelten Linien der Flächen Nr. 4 und 5 angeklickt werden. Schließen Sie die beiden Dialoge mit OK. Im Ergebnisschnitt werden nun nur noch die Spannungen der beiden Platten dargestellt.

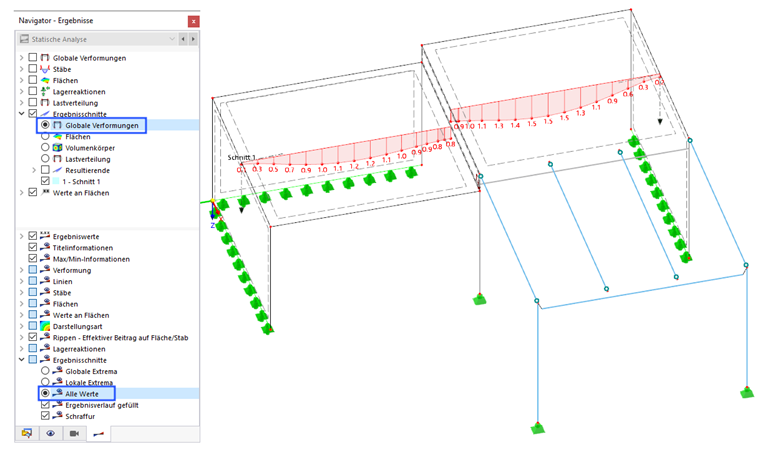

12 Ergebnisschnitt mit globalen Verformungen der oberen und unteren Platte

Um die Werte der Verformungen entlang des Schnitts anzuzeigen, wählen Sie Globale Verformungen im Navigatoreintrag 'Ergebnisschnitte' aus. Wenn Sie die Option Alle Werte im unteren Bereich des Navigators (wieder Kategorie 'Ergebnisschnitte') einstellen, so werden alle Netzwerte entlang des Graphen dargestellt.
