Tasso di lavoro sulle superfici

Le tabelle dei risultati della categoria Utilizzazioni sulle superfici contengono i dati di risultato delle verifiche condotte con le rispettive utilizzazioni.

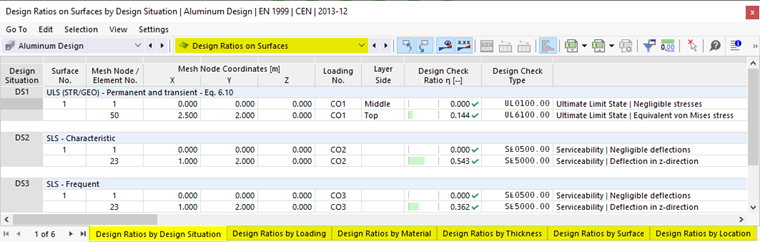

Tabelle dei risultati "Verifica delle superfici" per la progettazione di strutture in alluminio

I risultati delle superfici sono ordinati nei registri secondo i seguenti criteri:

• Sollecitazioni (situazioni di progetto, combinazioni di carico)
• Proprietà delle superfici (materiali, spessori)
• Oggetti (superfici, punti della rete EF)

Superficie n.

Per ogni criterio di verifica viene indicato il numero della superficie che presenta il maggiore utilizzo.

Nodo della rete / Elemento n.

Viene indicato il numero del nodo della rete EF per il quale è stato determinato il massimo utilizzo.

Coordinate del nodo della rete

Nelle tre colonne sono indicate le coordinate globali X, Y e Z dei nodi della rete EF.

Situazione di progetto

Questa colonna specifica i numeri delle Situazioni di progetto per le quali sono presenti le singole utilizzazioni.

Sollecitazione

Vengono indicati i numeri delle combinazioni di carico o di risultato che sono determinanti per le rispettive verifiche.

Lato del piano

Le tensioni di confronto sono esaminate per i seguenti punti della sezione trasversale delle superfici:

• Parte superiore
• Centro
• Parte inferiore

È possibile mostrare e nascondere gli assi delle superfici tramite l'opzione Sistemi assiali locali delle superfici attivo/disattivo nel menu contestuale delle superfici. In alternativa, usare 'Navigatore - Visualizzazione' (Modello → Oggetti base → Superfici → Sistemi assiali delle superfici x, y, z).

Criterio di verifica

In questa colonna sono indicate le condizioni di verifica in conformità alla Norma. Il grado di ogni utilizzo è espresso dalla lunghezza della barra colorata.

Tipo di verifica

Ogni verifica è contrassegnata da un codice con un numero. Ad esempio, le verifiche di capacità portante secondo l'Eurocodice portano il codice 'UL', mentre le verifiche di servizio il codice 'SE'. Il tipo di verifica viene spiegato nella colonna Descrizione.

Formula di verifica

Questa colonna può essere attivata nel Gestore delle tabelle dei risultati. Essa indica le equazioni della norma secondo le quali si effettuano le verifiche.

Descrizione

Ogni verifica è accompagnata da una breve descrizione riferita al capitolo della norma.

Filtrare i risultati

Il capitolo Utilizzazioni su aste descrive come filtrare i risultati in base allo stato limite e all'utilizzo.
