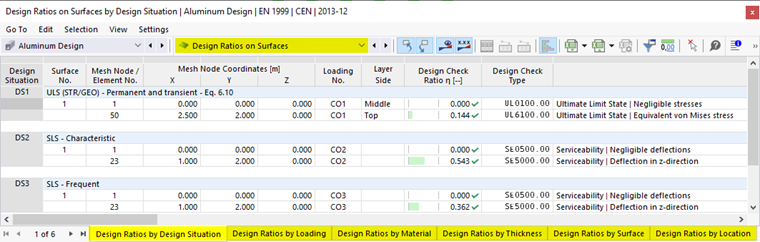

Výsledkové tabulky kategorie Využití ploch obsahují výsledková data pro provedené posouzení s příslušnými využitími.
Výsledky ploch jsou v registrech seřazeny podle následujících kritérií:
- Zatížení (situace návrhu, kombinace zatížení)
- Vlastnosti ploch (materiály, tloušťky)
- Objekty (plochy, uzly sítě MKP)
Číslo plochy
Pro každé kritérium posouzení je uvedeno číslo plochy, která vykazuje největší využití.
Síťový uzel / Číslo prvku
Uvádí se číslo uzlu sítě MKP, pro který bylo zjištěno maximální využití.
Koordináty síťového uzlu
V těchto třech sloupcích jsou uvedeny globální souřadnice X, Y a Z uzlů sítě MKP.
Situace návrhu
Tento sloupec obsahuje čísla Situace návrhu, pro které jsou jednotlivá využití k dispozici.
Zatížení
Jsou uvedena čísla kombinací zatížení nebo výsledků, která jsou pro příslušné posouzení rozhodující.
Strana vrstvy
Porovnávací napětí se zkoumají pro následující místa průřezu plochy:
- Horní
- Střed
- Dolní
Osu plochy můžete zobrazit nebo skrýt prostřednictvím položky Místní osy ploch zapnout/vypnout v kontextovém menu ploch. Alternativně využijte 'Navigator - zobrazení' (Model → Základní objekty → Plochy → Systém os ploch x, y, z).
Kriterium posouzení
V tomto sloupci jsou uvedeny podmínky posouzení v souladu s Normou. Míra využití je vyjádřena délkou barevného pruhu.
Druh posouzení
Každé posouzení je charakterizováno označením s číslem. Například posouzení nosnosti dle Eurokódu nese označení 'UL', posouzení použitelnosti označení 'SE'. Druh posouzení je vysvětlen ve sloupci Popis.
Vzorec posouzení
Tento sloupec můžete aktivovat v Správce výsledkových tabulek. Uvádí rovnice normy, podle kterých je posouzení provedeno.
Popis
Každé posouzení je zkrátka popsáno s odkazem na kapitolu v normě.
Detaily Posouzení pro konkrétní využití můžete zobrazit stiskem tlačítka
nebo dvojklikem na řádek.
Filtrování výsledků
V kapitole Využití tyčí je popsáno, jak můžete výsledky filtrovat podle mezního stavu a podle využití.
