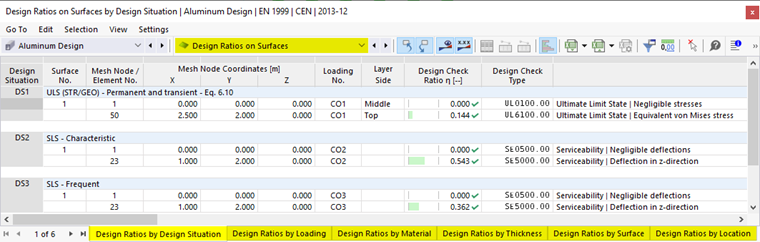

Les tableaux de résultats de la catégorie Ratio de vérification sur les surfaces répertorient les données de résultats des vérifications exécutées avec les ratios de vérification correspondants.
Les résultats de surface sont triés dans les onglets selon les critères suivants :
- Charges (situations de projet, combinaisons de charges)
- Propriétés des surfaces (matériaux, épaisseurs)
- Objets (surfaces, points du maillage EF)
Surface n°
Pour chaque critère de vérification, le numéro de la surface ayant le ratio de vérification le plus élevé est indiqué.
Nœud de maillage / Élément n°
Le numéro du nœud du maillage EF pour lequel le ratio de vérification maximal a été déterminé est indiqué.
Coordonnées du nœud de maillage
Dans les trois colonnes, les coordonnées globales X, Y et Z des nœuds du maillage EF sont affichées.
Situation de projet
Cette colonne indique les numéros des situations de projet pour chaque ratio de vérification.
Charge
Les numéros des combinaisons de charges ou de résultats déterminants pour chaque vérification sont indiqués.
Côté de la couche
Les contraintes équivalentes sont examinées pour les emplacements suivants de la section de la surface :
- Haut
- Milieu
- Bas
Vous pouvez afficher ou masquer les axes des surfaces via l’entrée Afficher/masquer les systèmes d'axes locaux des lignes dans le menu contextuel des surfaces. Vous pouvez également utiliser le « Navigateur - Afficher » (Modèle → Objets de base → Surfaces → Système d’axes des surfaces x, y, z).
Critère de vérification
Cette colonne répertorie les conditions de vérification conformément à la norme. Le ratio de vérification correspondant est exprimé par la longueur de la barre colorée.
Type de vérification
Chaque vérification est désignée par une identification avec un numéro. Par exemple, les vérifications à l’ELU selon l’Eurocode ont l’identifiant « UL », les vérifications à l’ELS ont l’identifiant « SE ». Le type de vérification est expliqué dans la colonne Description.
Formule de vérification
Vous pouvez activer cette colonne dans le gestionnaire des tableaux de résultats. Elle indique les équations de la norme selon lesquelles les vérifications sont réalisées.
Description
Chaque vérification est expliquée par une brève description se référant au chapitre dans la norme.
Les détails de vérification pour un ratio de vérification spécifique peuvent être affichés à l’aide du bouton
ou un double-clic dans la ligne.
Filtrer les résultats
Le chapitre Ratio de vérification sur les barres explique comment filtrer les résultats par état limite et par ratio de vérification.
