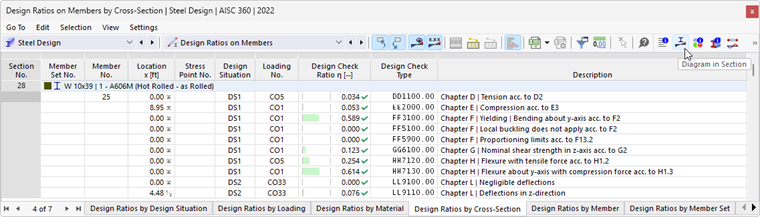

Распределение результатов по сечению представляет собой результаты в точках напряжений сечения. Чтобы вызвать это отображение, нажмите на кнопку
. Она доступна в таблицах результатов категории "Стальная проверка" для объектов стержней, но не для поверхностей.

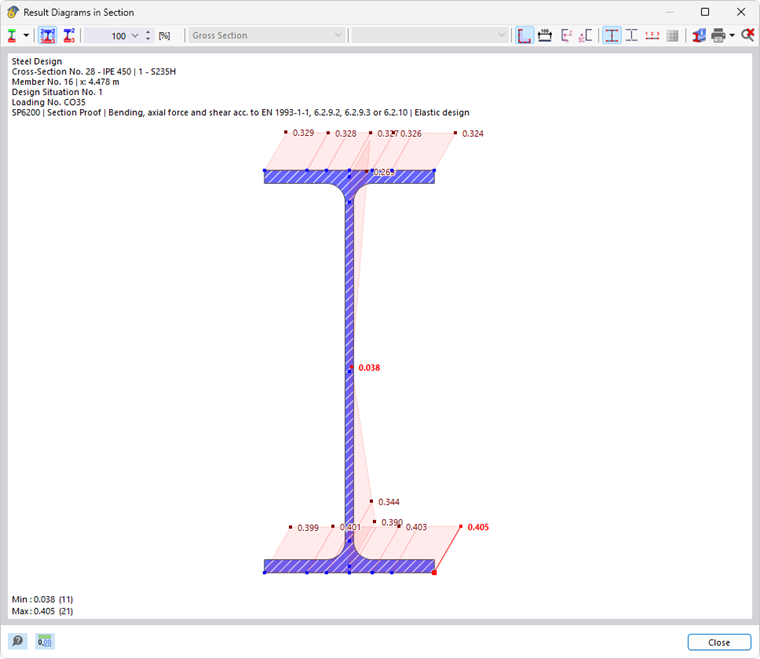

Появится окно "Распределение результатов по сечению". График показывает состояние напряжения, соответствующее результату текущей строки таблицы.
Вы можете управлять графиком с помощью мыши, например, увеличивать изображение. Функции описаны в разделе Управление графикой руководства RFEM.
Отображение результатов также можно настроить с помощью кнопок на панели инструментов. Они имеют следующие функции:
| Кнопка | Функция |
|---|---|
|
Кнопка с выпадающим списком для выбора типов результатов |
|
Включает и выключает отображение значений в точках напряжений |
|
Показывает только экстремальные значения положительных и отрицательных результатов |
|
Позволяет изменять масштаб распределения результатов с помощью коэффициента в [%] |
|
Включает и выключает контур сечения |
|
Включает и выключает размеры |
|
Включает и выключает систему координат |
|
Включает и выключает центр сдвига |
|
Включает и выключает точки напряжений |
|
Включает и выключает части c/t (отдельные поля) |
|
Включает и выключает нумерацию точек напряжений |
|
Включает и выключает сетку конечных элементов |
|
Открывает окно "Информация о сечении" |
|
Позволяет распечатать текущее изображение |
|
Отображает общий вид распределения результатов |

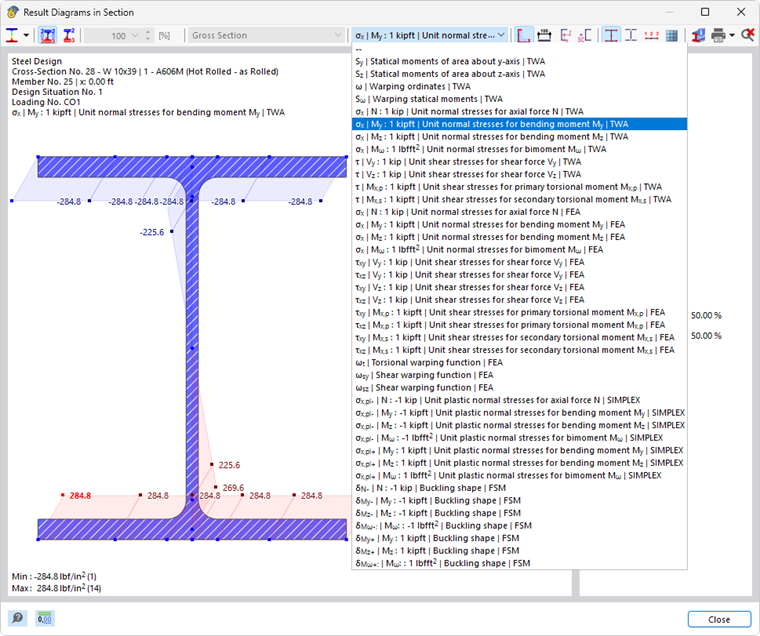

Типы результатов
С помощью кнопки с выпадающим списком
вы можете выбрать, какие результаты отображать на сечении. В зависимости от проверки доступны следующие варианты:
- Диаграмма исчерпываний
- Напряжения
- Удельные напряжения
- Деформации
- Удельные деформации
В зависимости от имеющейся нагрузки вы можете просматривать различные результаты на сечении. Используйте для этого варианты выбора, доступные в меню.
Обозначение TWA используется для результата из расчета сечения с тонкими стенками, FEM для расчета сечения методом конечных элементов. Для проверки используется метод, заданный для каждого сечения (см. раздел Сечения).
Приставка FSM для форм локальной устойчивости обозначает результаты, полученные на основе метода конечных полос (см. технический вклад Линейный анализ критической нагрузки методом конечных полос).

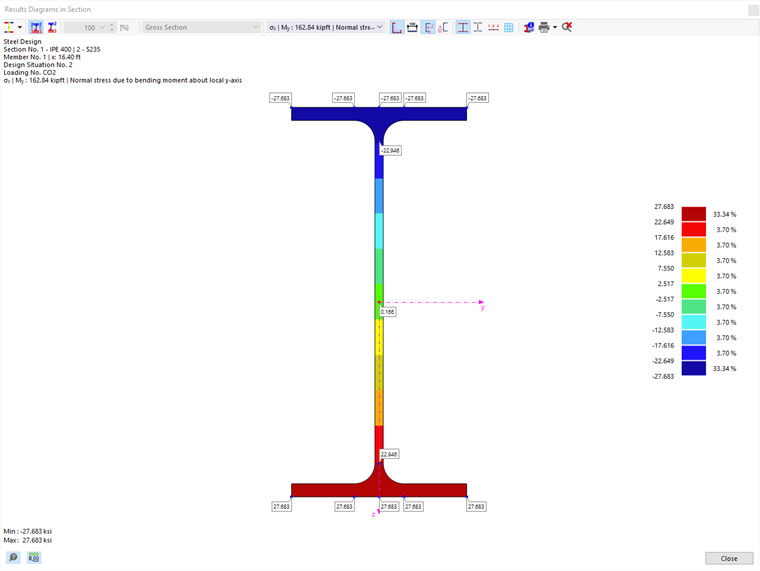

Результаты расчета конечными элементами всегда отображаются в виде цветовых градиентов непосредственно на сечении. Результаты анализа с тонкими стенками и исчерпывания, напротив, отображаются в виде распределения в точках напряжений.
Эластическое распределение напряжений
При отображении напряжений для имеющихся на соответствующей проверке усилий следует учитывать, что напряжения всегда рассчитываются с эластичным распределением. В случае пластической проверки сечения отображаемые напряжения являются лишь дополнительной информацией и не используются для проверки. Пластическое распределение напряжений в сечении в настоящее время не может быть рассчитано.

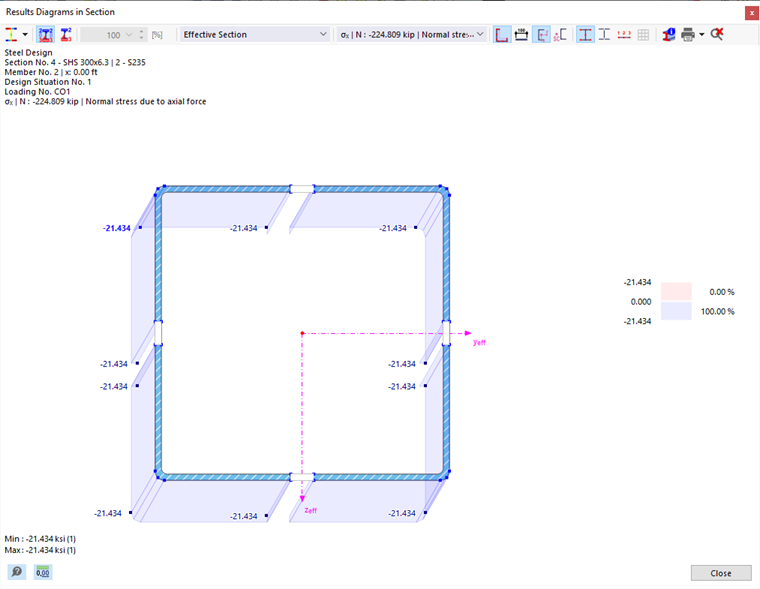

Напряжения на эффективном сечении
Если для выбранной проверки проводится определение напряжений на эффективном сечении (например, для класса сечения 4 по Еврокоду 3), то в списке можно выбрать отображение напряжений на эффективном сечении или на полном сечении.

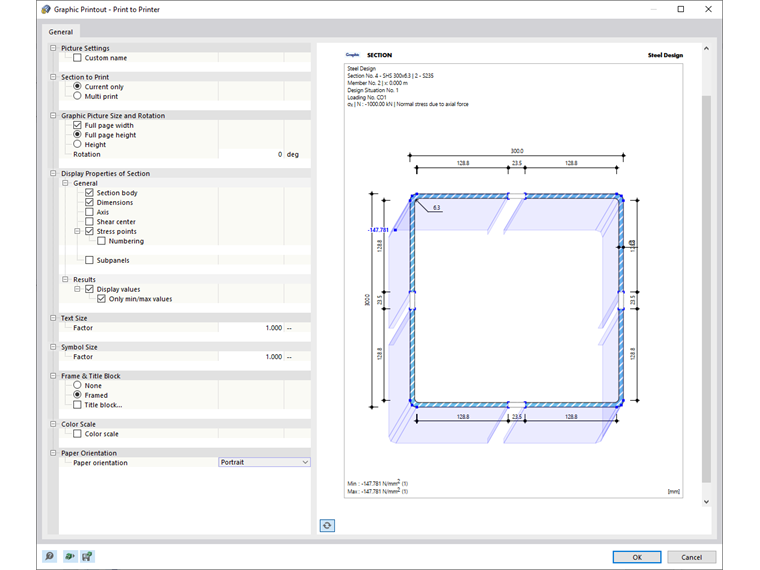

Печать графики
С помощью возможностей кнопки с выпадающим списком
вы можете напрямую распечатать текущий график, сохранить как PDF или передать в отчет. Отображаемые детали также можно настроить в предварительном просмотре печати.
